Создать чертеж бурового веера
Чтобы создать чертеж бурового веера:
- Нажмите на кнопку Печать веера в панели инструментов Проектирование буровых вееров.
Процесс печати в Проектировании вееров отличается от работы в основном модуле Печать. Создается определенный тип чертежа со своими подстановками. Вы должны использовать Печать веера на панели Проектирование буровых вееров ТОЛЬКО для создания файла чертежа с отображением вееров.
Если веера не выбраны, Ассистент выбора предложит вам выбрать веер, который вы хотите напечатать прежде, чем откроется диалоговое окно Создать файл чертежа.
-

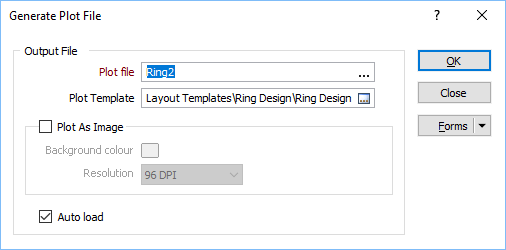

В диалоговом окне Создать чертеж веера вы может выбрать опцию создания файла чертежа или изображения.
-
Нажмите на кнопку OK, чтобы создать Чертеж веера (или изображение).
Данные, содержащиеся в каждом фрагменте макета чертежа, извлекаются из Базы данных вееров и хранятся во временном файле данных (.DAT) в под-папке \Ring DesignDATfiles внутри папки текущего проекта.
Чтобы избежать конфликтов при присвоении имен перезаписи файлов в случае совпадения имен в разных слоях проектов вееров, Имя файла базы данных вееров (RDF) теперь добавляется к Имени веера и Имени файла чертежа в виде префикса.
Временные файлы, связанные с файлом Чертежа веера, при удалении файла Чертежа веера удаляются автоматически.
- В случае если было выбрано несколько буровых вееров, диалоговое окно Создать файл чертежа останется открытым, а имя файла чертежа будет изменено для следующего бурового веера. Нажмите на кнопку OK, чтобы создать последующие чертежи (или на Отменить).

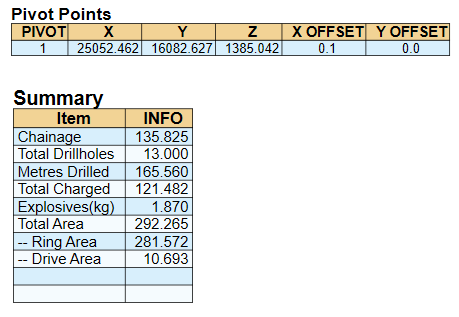

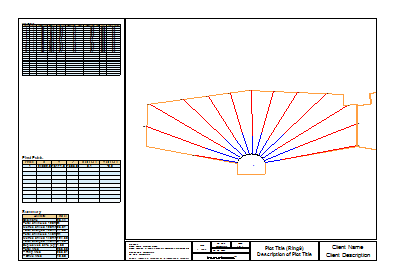

Подробные сведения о каждом буровом веере и точках поворота будут отображены на экране. Число скважин, общая длина пробуренных скважин и количество зарядки для отдельных диаметров продемонстрированы в Обзоре чертежа бурового веера.
Примечание: Начиная с версии Майкромайн 20.5, Проектирование буровых вееров включает спроектированные и фактические скважины, в Чертеж буровых вееров входят только фактические скважины.
