Копировать, переместить или дублировать стринг

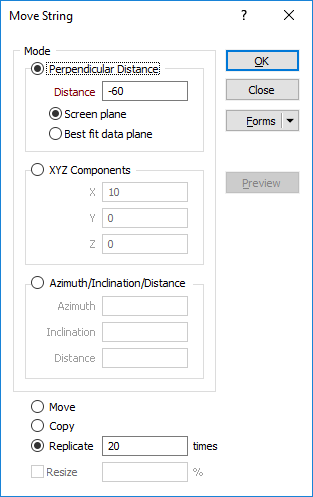

Нажмите на кнопку Копировать/Переместить стринги в панели инструментов Инструменты редактирования стрингов (или выберите опцию Копировать/Переместить из меню по правой кнопке), чтобы скопировать, переместить или продублировать выбранные стринги.
Режим
При выборе опции Перпендикулярное расстояние, введите положительное или отрицательное значение для перемещения, копирования или дублирования стринга в направлении от себя (+) или на себя (-) перпендикулярно выбранной плоскости.
Плоскость экрана - выберите данную опцию для перемещения стринга в направлении плоскости текущего вида.
Приближенное к плоскости данных - выберите эту опцию, чтобы переместить стринг в направлении, которое в наибольшей степени приближено к данным. Кнопка Предпросмотр позволяет вам определить, в каком направлении, положительном или отрицательном, вам необходимо переместить стринг.
При выборе опции Компоненты XYZ вы можете переместить стринг, задав положительные или отрицательные значения по направлениям X, Y и Z.
Выбрав опцию Азимут/Наклон/Расстояние, вы можете переместить стринг на заданное расстояние, указав значения Азимута и Наклона.
Для того чтобы Переместить, Копировать или Дублировать выбранные стринги несколько раз, выберите соответствующую опцию.
Если вы выбрали опцию Дублировать, укажите, сколько раз должен дублироваться стринг.
Масштабировать
Чтобы изменить размер перемещаемого или копируемого стринга, выберите опцию Изменить размер и укажите коэффициент в процентном соотношении длины стринга.
ПОДСКАЗКА: Вы также можете переместить стринг с помощью мыши. Используйте клавишу SHIFT для перемещения стринга, даже если курсор расположен над точкой стринга, или если плотность точки настолько высока, что выбрать стринг сложно или почти невозможно.
После того как вы установите слой стрингов в качестве Активного слоя, у вас появится возможность выбрать и переместить любой стринг на дисплее. Вы можете также выбрать несколько стрингов, удерживая клавишу CTRL в нажатом состоянии и щелкая левой кнопкой мыши по каждому стрингу.
При перемещении стрингов мышью, будут перемещаться все выделенные стринги. Кроме этого, если вы удерживаете клавишу CTRL в нажатом состоянии в тот момент, когда начинаете перемещать стринг, в первую очередь, создается копия стринга.
Чтобы переместить стринг
Переместите стринг курсором мыши. Нажмите на сегмент стринга и удерживайте кнопку мышки в нажатом состоянии. Курсор мыши изменит свой внешний вид. Переместите стринг в новое местоположение с помощью мыши.
В диалоговом коне Переместить стринг выберите параметры, согласно которым будет перемещен стринг (см. выше)
Копировать стринг
Чтобы скопировать стринг, нажмите на клавишу CTRL в то время, когда курсор мыши будет находиться над сегментом стринга. Курсор изменит свой вид на четыре стрелки со знаком (+).
Переместив курсор мыши, вы создадите копию выбранного стринга.
Передвигая выбранные точки или стринги с помощью мыши, вы можете ограничить их перемещение определенной осью, используя горячие клавиши X, Y, Z (или U, V). X, Y или Z ограничат передвижение вдоль осей X, Y или Z. U, V ограничат передвижение вдоль осей просмотра X, Y.
Шаг перемещения
Работая в Визексе, вы можете использовать стрелки на клавиатуре, чтобы перемещать выбранные стринги на плоскости экрана на заданное расстояние (шаг перемещения), либо на величину заданного шага перемещения и множителя шага перемещения.
Стрелки Вверх и Вниз перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси Y. Стрелки Вправо и Влево перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси X.
Клавиши CTRL или ALT могут использоваться в комбинации с клавишами стрелок, чтобы изменить шаг перемещения следующим образом:
- CTRL - стринг перемещается на шаг / множитель шага перемещения.
- SHIFT - стринг перемещается на шаг * множитель шага перемещения.
Данные параметры (шаг перемещения и множитель) задаются в опциях редактора стрингов (Сервис | Опции | Визекс | Редактор стрингов). По умолчанию шаг перемещения равен 1,0. Множитель шага перемещения по умолчанию равен 10.
Чтобы быстро скопировать несколько стрингов, используйте опцию Дублировать стринг .
