Создать кривую

Если два стринга пересекаются с образованием Т-образного пересечения (при этом конец линии А находится на линии Б), Вы можете использовать инструмент Создать кривую для создания кривой между линиями А и Б. Кривая на линии А будет создана слева или направо, в зависимости от того, какая часть касательной линии Б выбрана (левая или правая часть).

Чтобы создать кривую:

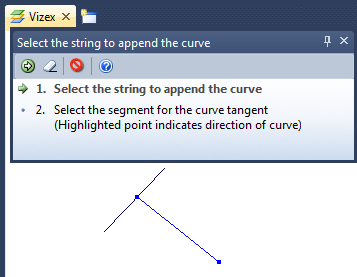

  1. Если вы не выбрали кривую, Ассистент выбора предложит вам выбрать стринг, к которому будет присоединена кривая.

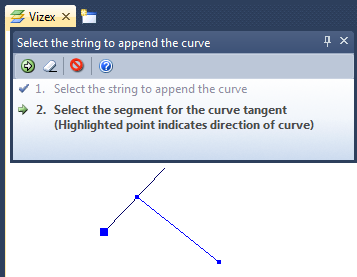

  1. После этого вам необходимо выбрать касательную.

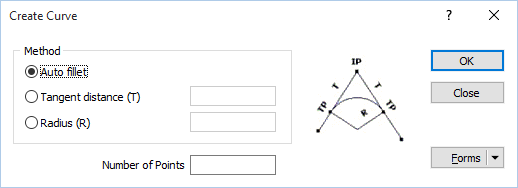

  1. На экране появится окно Создать кривую. Для определения кривой выберите один из следующих методов:

Метод

Радиус

Выберите данную опцию для создания кривой с заданным радиусом. По желанию, задайте количество точек на кривой.

Расстояние по касательной

Выберите данную опцию для задания кривой под определенным углом к выбранной точке. Задайте расстояние, которое определит длину кривой, а также при желании задайте количество точек на кривой.

Авторежим

В автоматическом режиме к кривой будет применен наиболее подходящий радиус.

Количество точек

Указывать количество точек кривой не обязательно. Если значение не задано, точки будут созданы автоматически.
