Присоединить кривую

Нажмите на инструмент Кривая в панели инструментов Редактор стрингов (Стринги | Правка | Создать кривую), чтобы продолжить выбранный стринг, присоединив кривую к его конченой точке.

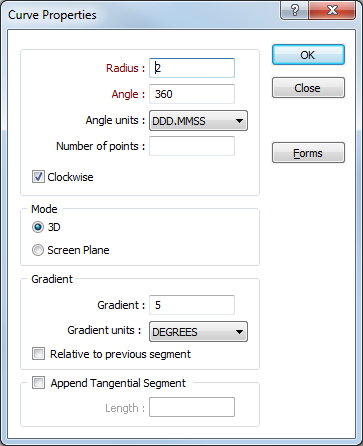

Если вы не выбрали стринги, Ассистент выбора предложит вам выбрать стринги, к которому будет присоединена кривая. После выбора необходимого стринга откроется диалоговое окно Свойства кривой:

Радиус

Радиус кривой.

Угол и единицы угла

Задайте угол кривой, в соответствии с измерениями от конченой точки стринга в указанном направлении.

Единицы угла

Выберите формат, который будет использоваться для единиц угла (Единицы угла).

Количество точек

Указывать количество точек кривой не обязательно. Если значение не задано, точки будут созданы автоматически.

Направление

По умолчанию кривая будет построена по часовой стрелке. Отключите выбор по умолчанию, если хотите, чтобы кривая была проведена в направлении против часовой стрелки.

Режим

Вы можете присоединить кривую, работая в одном из двух режимов:

• 3D - расчет кривой в 3D виде (План)
• Плоскость экрана - расчет кривой относительно плоскости текущего вида

Уклон

Параметры ввода неактивны при работе в режиме Плоскость экрана (см. ниже).

Угол наклона

Укажите угол наклона кривой.

Единицы угла

Задайте Единицы измерения уклона.

Присоединить сегмент по касательной

Выберите данную опцию для того, чтобы присоединить к кривой сегмент по касательной и укажите длину сегмента.

При выборе опции Изменить угол наклона, заданный угол наклона будет применен и к касательной.
