Эллипс

Используйте инструмент Новый эллипс в панели инструментов Редактор стрингов (Стринги | Правка | Новый эллипс), чтобы создать эллипс с помощью оцифровки центральной точки и двух радиусов.

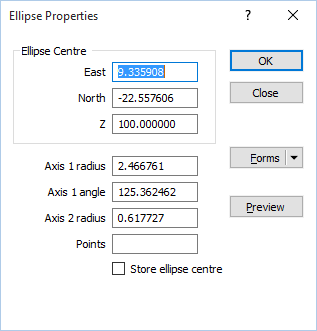

После оцифровки трех точек на экране появится диалоговое окно Свойства эллипса, в котором вы можете произвести корректировку размера и положения эллипса:

Центр эллипса

Введите координаты центра эллипса.

Радиус и угол оси 1

Укажите значения для корректировки радиуса и угла первой оси эллипса.

Радиус и угол оси 2

Укажите значения для корректировки радиуса и угла второй оси эллипса.

Точки

Укажите количество точек эллипса. Данный параметр определяет количество сегментов, которые будут созданы в эллипсе. Например, если вы зададите 6 сторон, то каждая точка сегмента будет создана через каждые 60°.

Сохранять центр эллипса

Выберите данную опцию, если вы хотите сохранить координаты, которые определяют центр эллипса.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра эллипса. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.
