Инструмент измерения
Используйте Инструмент измерения (в панели инструментов Просмотр), чтобы измерить расстояние между двумя или несколькими оцифрованными точками на экране. На экране будет отображаться наложение аннотации, которое включает измеренные углы и расстояние.
Вы можете ввести абсолютные координаты (по умолчанию) или выбрать опцию для ввода координат относительно предыдущей точки.
-
Нажмите на кнопку Инструмент измерения.
Длина, азимут, наклон и градиент % линии измерения отображаются в строке состояния.
-
nn
-
Щелкните по точке, от которой вы хотите начать измерение, и по другим дополнительным точкам, включаемым в измерение.

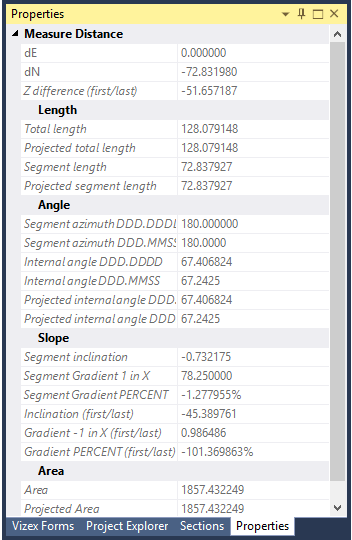

Рассчитанное расстояние обновляется в информационном окне. Выводимые на экран сведения включают в себя общую длину, спроецированную длину (в плоскости на экране), азимут сегмента, наклон сегмента (первого/последнего), уклон (1 в x), длину сегмента, уклон сегмента и длину проецируемого сегмента.
Вы также можете ознакомиться с информацией о Дельте X, Дельте Y и, если необходимо, внутреннем угле, проецируемом внутреннем угле и превышении Z.
-
Щелкните два раза по точке, в которой вы хотите завершить измерение.
Между текущим сегментом и текущим положением курсора мыши устанавливается "связь". Эта "связь" обеспечивает постоянное обновление значений. Каждый щелчок мыши добавляет длину нового сегмента к общей длине и замещает значение наклона, азимута, длины и градиента предыдущего сегмента значениями нового сегмента.
Если измеряется полигон, предоставляются также данные о площади. В случае если вы работаете с незамкнутыми полигонами, предполагается, что первая и последняя точка соединены.
Для измерения и ограничения новой точки в направлении последнего сегмента при оцифровке точек удерживайте клавишу CTRL.
Для измерения и ограничения точки в перпендикулярной плоскости относительно предыдущего сегмента при оцифровке новой точки удерживайте клавишу SHIFT.
Для измерения и ограничения точки в направлении оси просмотра при оцифровке точек удерживайте x, y, z, u или v.
- Нажмите на Инструмент измерения для того, чтобы скрыть окно Свойства.
Режим привязки
|
При желании, вы можете использовать выпадающее меню Привязки в панели инструментов Редактор стрингов ,чтобы активировать Режим привязки во время измерения. |
Вы также можете прослеживать стринг, используя режимы "привязать к точке" или "привязать к линии", после чего необходимо щелкнуть левой кнопкой мыши и протянуть курсор вдоль прослеживаемой линии.
