Стринг со смещением под углом

Используйте инструмент Создать стринг со смещением под углом, чтобы создать новый стринг на указанном расстоянии из выбранной опорной точки при указанном угле к сегменту стринга, который прилегает к выбранной точке.

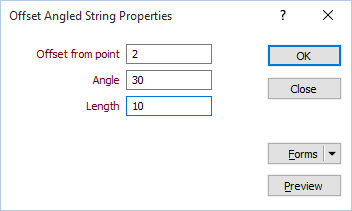

Если точка на стринге не выбрана, Ассистент выбора напомнит вам о том, что необходимо выбрать опорную точку, относительно которой будет смещен новый стринг. После того как вы выберете необходимые элементы, у вас появится возможность ввести параметры в диалоговом окне Свойства смещаемых стрингов:

Отступ от точки

Укажите расстояние отступа от заданной опорной точки.

Угол

Укажите угол, на которой будет смещен стринг относительно опорной точки.

Длина

Укажите длину стринга, который будет смещен относительно опорной точки.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра нового стринга. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.
