Наклон стринга

Используйте инструмент Уклон в панели Инструменты редактирования стрингов, чтобы установить уклон (и Единицы измерения уклона) для выбранного стринга или сегмента.

(Обратите внимание, что инструмент Наклон стринга отличается от инструмента Контроль уклона в панели инструментов Редактор стрингов, который используется чтобы интерактивно устанавливать высоту новых точек при оцифровке стринга.)

Чтобы выбрать сегмент стринга, щелкните по стрингу, а затем протяните курсор мыши вдоль стринга для выбора необходимых сегментов. Последовательные сегменты будут выбраны. Точка, в которой будет изменен уклон, является первой выбранной точкой.

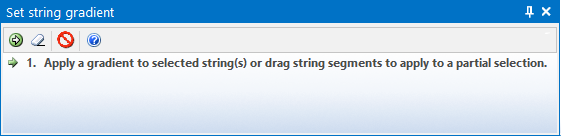

Если стринги или сегменты не выбраны, Ассистент выбора предложит вам их выбрать.

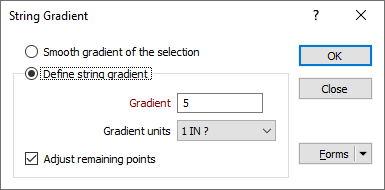

После подтверждения выбора, на экране появится диалоговое окно Наклон стринга:

Угол наклона

Выберите опцию наклона:

• Если вы выбрали опцию Сглаживать уклон выборки, будет рассчитан постоянный наклон (путем корректировки высоты промежуточных точек) между первой и последней точками.
• Если вы выбрали опцию Задать наклон стринга, Угол наклона, который вы указываете, применяется к каждому стрингу или сегменту.

Угол наклона

Если выбрана опция Задать наклон стринга, укажите Единицы угла и внесите значение Уклона.

Единицы измерения уклона

Задайте Единицы измерения уклона.

Скорректировать оставшиеся точки

Эта опция важна, если вы выполнили частичный выбор стринга. Флажок установлен по умолчанию, это означает, что все оставшиеся точки (за пределами выборки) будут скорректированы в соответствии с изменением наклона.

Снимите этот флажок, чтобы применить наклон к частичной выборке стринга без смещения точек, не связанных напрямую с выбранными сегментами.
