Неортогональные

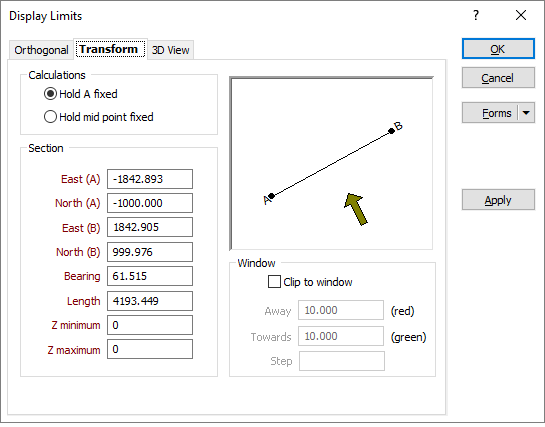

Используйте вкладку Неортогональные в диалоговом окне "Границы просмотра" для того, чтобы установить границы просмотра Неортогонального разреза. К примеру, вы можете задать неортогональный разрез для отображения данных в виде вертикальных разрезов с наклоном к ортогональной сетке.
Вычисления
Выберите опцию А - фиксированная для расчета конечной точки В, используя значения для конечной точки А, азимут и длину.
Выберите опцию Промежуточная точка фиксированная для вычисления конечных точек А и В, используя заданные вами значения для промежуточной точки, азимута и длины.
Раздел
Введите координаты, азимут и длину, определяющие линию разреза.
При изменении Коорд X (A), Коорд Y (A), Коорд Z (B) или Коорд Y (B)
Азимут будет рассчитан как азимут от А к В.
Длина будет рассчитана как дистанция между А и В.
При изменении Азимута или Длины
- Если выбрана опция А - фиксированная:
- Если выбрана опция Промежуточная точка фиксированная:
В будет рассчитана как азимут и длина от А
[ B = A + азимут * длина ]
А и В пересчитываются таким образом, что промежуточная точка между А и Б остается неизменной.
[ Промежуточная точка = (A + В)/2
A = промежуточная точка - азимут * длина/2
В = промежуточная точка + азимут * длина/2 ]
Ограничить окном
Выберите опцию "Ограничить окном", чтобы ограничить отображение данных окном, которое определяется измерениями на себя и от себя от текущего значения Z.
От себя и На себя
Введенные вами значения окон От себя и На себя определяют толщину коридора данных ("мощность" разреза).
- В виде ПЛАН, окно На себя - это расстояние от номинированного уровня в сторону к Вам. Окно От себя - это расстояние от номинированного уровня в сторону от Вас.
- При просмотре разреза окно На Себя - это расстояние от линии разреза по направлению к наблюдателю. Окно От себя - это расстояние от линии разреза в сторону от Вас. Смотрите: Окно на себя/Окно от себя
Если вы не устанавливали данные значения ранее, будут использоваться значения по умолчанию, заданные на вкладке Ограничение в меню Сервис | Опции | Визекс.
В окне предварительного просмотра будет отображаться линия разреза, заданная на основе введенных Вами данных.
Чтобы задать неортогональный разрез, вам необходимо указать линию разреза и определить Окно на себя/Окно от себя с любой стороны этой линии. Данные, попадающие в этот коридор, будут отображены.
Шаг
В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.
Если Шаг = От себя + На себя
Это является значением шага по умолчанию, оно отображается на панели инструментов в квадратных скобках. При изменении значений На себя или От себя, значение Шага автоматически изменяется.
До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

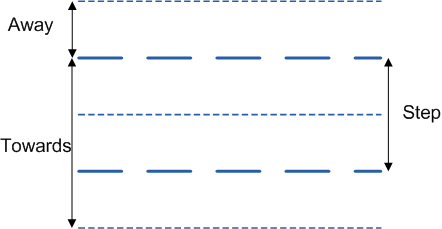

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений,
например, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?
Если Шаг <> От себя + На себя
Это не является значением шага по умолчанию, и оно отображается на панели инструментов без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.
Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.
