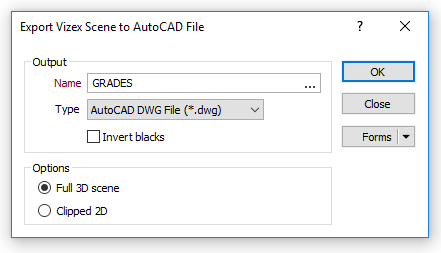

Выберите опцию Вид | Экспорт вида Визекс в AutoCAD (или нажмите на кнопку Экспорт в AutoCAD в панели инструментов Просмотр) для того, чтобы экспортировать текущий вид Визекса в файловый формат CAD (.DWG, .DXF, DXB). Каждый слой просмотра записывается в отдельный слой CAD.
Название (имя)
Двойным нажатием (F3) выберите имя файла вывода. Если файл уже существует, то он будет перезаписан.
Тип
Вы можете выбрать один из следующих типов файла вывода:
|
Тип |
Описание |
|---|---|
| DWG | Файл AutoCAD Drawing Database. |
| DXF | Формат AutoCAD Drawing Exchange. DXF - это ASCII версия файла .DWG. |
| Обратите внимание на то, что импорт файлов DXF, содержащий данные 3D, фунцией Файл | Импорт | DXF не поддерживается. Тем не менее, процесс Импорт DXF определяет наличие данных 3D и отображает сообщение о необходимости использования процесса Файл | Импорт | Каркасы (Тип ввода = DXF). | |
| DXB | Бинарный формат AutoCAD Drawing Exchange. DXB - это бинарная версия файла .DXF. Файлы DXB меньше и загружаются быстрее, чем DXF. |
Инвертировать черный цвет
Поскольку в AutoCAD часто отображаются белые линии и метки на черном фоне, при экспорте цветов вы можете воспользоваться опцией Инвертировать черный цвет в белый. Выбрав эту опцию, вы будете знать, что экспортированные текст и линии видны в AutoCAD.
Опции
По умолчанию производится экспорт Полной среды 3D. Если были установлены границы ограничения, выберите опцию Обрезанная 2D, чтобы исключить данные, находящиеся за границами ограничения.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
В заключение, нажмите на кнопку OK и запустите процесс экспорта.
