Создать пересечения

Для вычисления и отображения пересечений вам необходим файл с одним или несколькими полями, содержащими данные опробования. Вы можете показывать значения, графики и опорную шкалу вдоль скважины, размещая эти элементы на экране в соответствии с вашими требованиями.

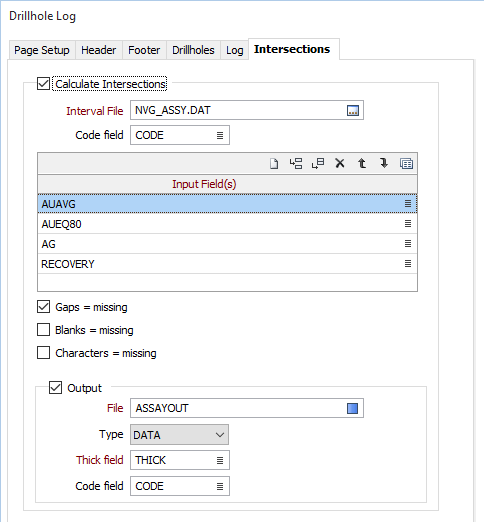

Используйте таблицу Поля ввода во вкладке Пересечения (диалоговое окно Колонка скважины), чтобы выбрать в имена полей в Файле пересечений, которые будут использоваться для расчета содержаний пересечений. Поля ввода, которые вы выбираете, должны быть Числовыми полями. Процесс рассчитает среднее, взвешенное на длину пробы (поля От-До) по данным полям.

Вычисление пересечений содержаний является интерактивным процессом, который происходит на экране.

1. Щелкните по кнопке Создать пересечения в панели инструментов Колонка скважин. Просмотр колонки перейдет в режим Создать пересечения.

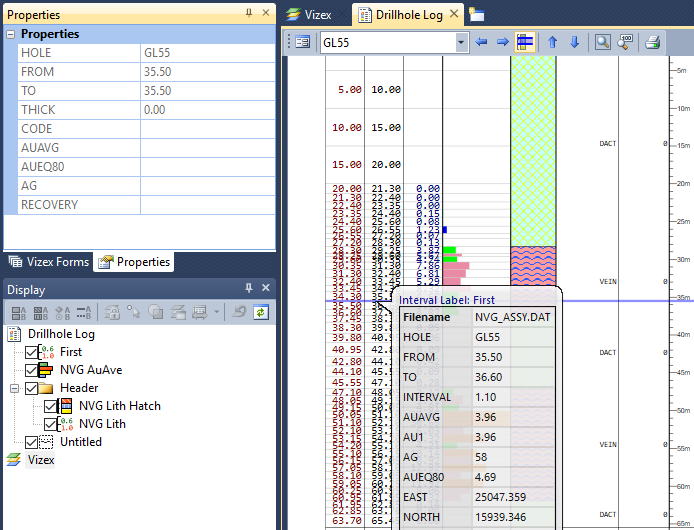

2. Используйте мышку, чтобы нажать на Начальный интервал:



3. После того как вы щелкните мышью по первой точке и начнете передвигать курсор, вы увидите, как по траектории его движения будут выделяться данные.

Примечание: Курсоры автоматически выполняют привязку к границам опробования. Невозможно иметь пересечение, представляющее собой частичный интервал опробования. Второй курсор может находиться выше первого курсора, не влияя на корректность расчета.

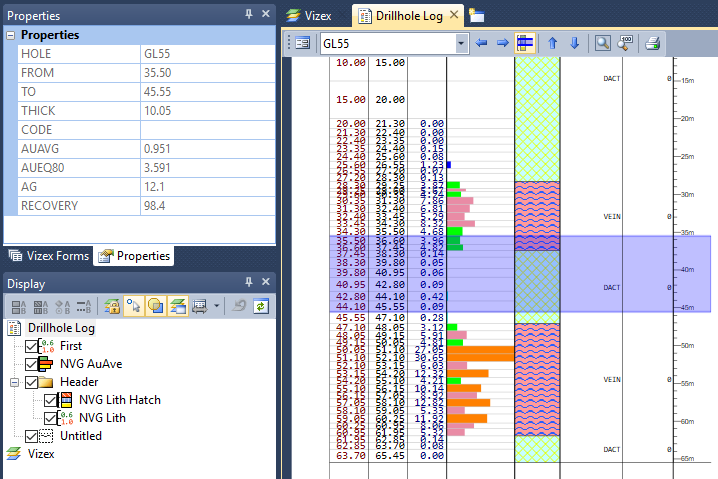

4. Вторым нажатием мыши создается пересечение, а взвешенное среднее значение полей пересечения (поля содержаний), мощность пересечения и интервалы От и До отображаются в окне Свойства.

Поля вычислений пересечения настраиваются в диалоговом окне Колонка скважины во вкладке Пересечения.



Чтобы записать результаты пересечений в Файл вывода, щелкните по значку Сохранить пересечение. Если вы задали Поле кода, вам будет предложено выбрать Значение кода.
