3D эллипсоида. Эллипсы имеют три оси, которые всегда перпендикулярны относительно друг друга.Ориентация минерализации при моделировании рудных тел может быть выражена в виде 3D эллипсоида. Эллипсы имеют три оси, которые всегда перпендикулярны относительно друг друга.

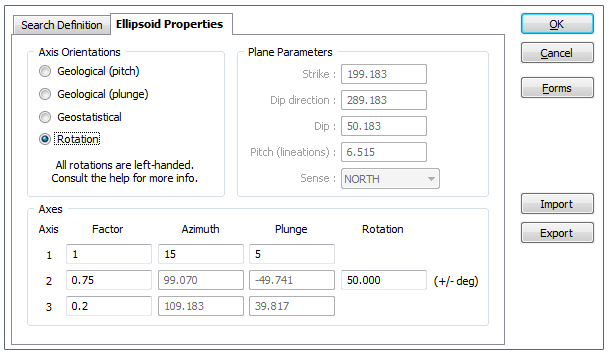

Если во вкладке Определение поиска диалогового окна Поиск данных выбрана опция Эллипс, во вкладке Параметры эллипса активными становятся следующие опции:
Параметры поиска эллипса данных теперь становятся более гибкими в связи с тем, что у вас есть возможность использовать новые режимы ориентации осей для стандартной геологической информации, такой как простирание, падение и склонение, а также для осей геостатистических моделей, создаваемых при моделировании полувариограмм.
Наиболее подходящая ориентация осей зависит от доступных данных. Нижеприведенная таблица обобщает требования для каждого режима:
|
Доступные данные |
Режим ориентации осей |
|---|---|
|
Простирание и падение рудного тела, падение и направление структуры рудного тела. |
Геологическая (склонение) |
|
Простирание и падение рудного тела, азимут и погружение структуры рудного тела. |
Геологическая (погружение) |
|
Азимут и погружение трех перпендикулярных осей, полученных обычно при использовании полувариограмм. |
Геостатистическая |
|
Математическое вращение вокруг трех перпендикулярных осей, часто используется другими приложениями. |
Вращение |
Подсказка: Будьте внимательны, выбирая режим Ориентации осей, особенно Геостатистический режим. Например, развернув Ось 1 (изменив знак погружения и добавив 180° к азимуту), вы получите соответствующий результат по Осям 2 и 3.
Если вам известна ориентация вашего рудного тела по простиранию и по падению, и если вы провели погружение в пласте, вы можете использовать режим Геологическая (склонение), чтобы создать соответствующий эллипс поиска.
Чтобы задать установки эллипса поиска в режиме Геологическая (склонение):
Как вариант, если вам уже известны значения погружения и азимута склонения внутри вашего рудного тела/пласта, вместо вышеописанного используйте режим Геологическая (погружение).
Чтобы использовать режим Геологическая (погружение):
В режиме Геологическая основная ось эллипса (Ось 1) всегда параллельна плоскости рудного тела, Ось 2 располагается под прямым углом к Оси 1 (внутри плоскости рудного тела), а Ось 3 - под прямыми углами к Осям 1 и 2.
Если вы смоделировали полувариограммы, и уже знаете азимут первой оси и погружение первой и второй оси, используйте Геостатистическую ориентацию осей для создания соответствующего эллипса поиска.
Режим Вращение (режим по умолчанию) обеспечивает простейший способ расчета эллипсоида поиска, при котором требуется ввести только значения погружения и азимута для Оси 1 и значение вращения для Оси 2. При нулевом значении погружения, вращение Оси 2 эквивалентно значению падения, несмотря на то, что последнее может быть положительным или отрицательным. Вращение не равно падению, если погружение не равно нулю.
Терминология вращения, используемая выше, эквивалентна следующим вращениям в левую сторону, которые применяются в нижеуказанном порядке:
• Азимут Оси 1 = Вращение Z (между -360 и +360)
• Падение Оси 1 = Вращение X (между -90 и +90)
• Вращение Оси 2 = Вращение Y (между -90 и +90)
Для того чтобы понять направление вращения, представьте, что вы держите ось левой рукой, при этом большой палец указывает вдоль положительного направления. Направление, в котором сложены остальные пальцы, обозначает положительное вращение.
Например, вращение вокруг Оси Z (так называемое вращение по азимуту). Представьте себе, что вы держите ось Z левой рукой, большой палец при этом указывает вверх (положительное направление Оси Z). Соответственно, остальные пальцы будут сложены вправо. То есть положительное вращение в данном случае - это вращение вправо.
При вращении вокруг Оси X (так называемое вращение по падению) - большой палец направлен вправо, а остальные пальцы сложены в направлении вниз.
Вращение вокруг Оси Y чуть более запутано, но оно работает по тому же принципу. Вы держите руку, направив большой палец по направлению от вас. Остальные пальцы будут сложены в направлении вниз налево.
При выборе одной из Геологических моделей, введите параметры, определяющие ориентацию плоскости тела. Для получения дополнительной информации по Простиранию, Падению и Направлению падения, Погружению и Склонению, пожалуйста, перейдите к теме Ориентация и геометрия.
Для режима Геологическая (склонение), задайте направление плоскости тела. Micromine автоматически рассчитает точный азимут и погружение, которые ограничивают склонение в пределах плоскости. Информация будет отображена по Оси 1 в поле Оси.
При этом, если склонение менее 90°, возможно наличие двух азимутов. При отображении неверного азимута, выберите другое Направление.
Для получения длины конечной оси необходимо расстояние первой или главной оси эллипсоида умножить на Радиус. Фактор главной оси обычно является самым длинным измерением; в геологическом определении - это длина падения эллипсоида.
Азимут (в градусах) длинной оси эллипса поиска измеряется по часовой стрелке от севера, между 0 и 360. В геологическом контексте он представляет собой линейную характеристику структуры рудного тела, например, главное направление структуры.
При использовании режима ориентации осей Геологическая, Micromine автоматически рассчитает азимут Оси 1. Однако при этом вы должны задать значение азимута при использовании режимов Геостатистическая и Вращение. В режимах Вращение и Геостатистическая допустимое значение находится в пределах -360 и +360.
Подсказка: Азимут Оси 1 соответствует простиранию, если падение равно нулю (см. ниже).
Это нисходящий уклон главной оси эллипсоида относительно горизонтали (в градусах), между 0 и 90. С точки зрения геологии - это падение структуры рудного тела.
При использовании режима ориентации осей Геологическая (склонение), Micromine автоматически рассчитает падение Оси 1. Вам необходимо ввести данное значение при использовании остальных режимов. В режимах Вращение и Геостатистическая, допустимое значение падения находится в пределах -90 и +90.
Для получения конечной длины оси необходимо расстояние от второй оси эллипсоида умножить на Радиус. Фактор второй оси обычно находится между Фактором главной оси и Фактором третьей оси; в геологическом контексте, это длина падения рудного тела, но измеренная в плоскости тела, но не вертикально, а перпендикулярно главной Оси.
Азимут (в градусах) второй оси эллипсоида поиска измеряется по часовой стрелке от севера, между 0 и 360. В режимах Вращение и Геостатистическая, допустимое значение находится в пределах -360 и +360.
В режиме Геостатистическая, вам необходимо задать Азимут Оси 2. Micromine автоматически вычислит его для всех других режимов.
Падение второй оси - это расстояние от горизонтали, между 0 и 90°. В режиме Геостатистическая, допустимое значение находится в пределах -90 и +90.
При использовании режима Геостатистическая, вам необходимо задать значение Падения Оси 2. Micromine автоматически вычислит его для всех других режимов.
Подсказка: Ось 2 не имеет прямого геологического эквивалента; тем не менее мы можем сравнить её с направлением падения в плоскости рудного тела, если падение равно нулю.
При использовании режима Вращение, задайте Вращение Оси 2, измеренное в градусах (-90 до +90), в плоскости рудного тела, перпендикулярно Оси 1. Знак характеризует направление относительно Оси 1: знак "+" означает направление против часовой стрелке, а знак "-" - направление по часовой стрелке.
Подсказка: Вращение Оси 2 соответствует падению, если падение Оси 1 равно нулю, но при этом данное значение может быть положительным или отрицательным. Вращение не соответствует падению Оси 1, если падение Оси 1 не равно нулю.
Длина третьей оси эллипсоида поиска всегда перпендикулярна второй и третьей осям. Это значение умножается на Радиус для получения конечной длины оси. Фактор третьей оси - обычно самое короткое измерение; в геологическом контексте это толщина эллипса поиска.
Подсказка: В случае, если в рудном теле существуют различные структуры (например, складчатое рудное тело), то вам доступна опция Блочная модель из файла (ТОЛЬКО Моделирование | 3D оценка блоков | Метод обратных расстояний). Ориентация эллипса поиска может быть задана от блока к блоку, отражая основные направления минерализации.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
Контрольный файл вариограммы (*.mmvarx) является средством передачи информации вариограмм между функциями Статистика | Карта полувариограмм и Статистика | Полувариограммы, а также любой функцией, которая ссылается на полувариограммы в процессе моделирования.
Нажмите на кнопку Импорт для импорта ориентаций поиска данных из Контрольного файла вариограмм. Выберите имя файла (*.mmvarx), из которого вы хотите произвести импорт данных.
Нажмите на кнопку Экспорт для записи ориентаций поиска данных, которые вы установили в Контрольном файле вариограмм. Введите или выберите имя файла (*.mmvarx), в который вы хотите произвести экспорт.
В завершение, нажмите на кнопку ОК , чтобы задать эллипс поиска на основании параметров, которые вы определили.
