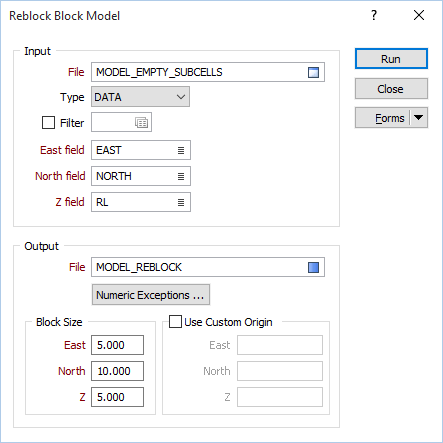

Чтобы изменить определения блоков существующей блочной модели или нарезать существующую блочную модель на основании других определений блоков, выберете функцию главного меню Моделирование | Инструменты для работы с блочными моделями | Переблокировать.
Примечание: Опция переблокировки часто является обязательным условием для запуска процесса Объединить две блочные модели.
Укажите файл блочной модели в качестве Файла ввода.
Укажите Восточные, Северные и Z координаты Файла ввода.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода.
Значения данных существующего файла блочной модели будут меняться и отражать любые изменения, сделанные в определениях блоков, и записаны в указанный файл вывода. Если блоки не будут объединятся в файл вывода, никакого усреднения числовых полей производится не будет.
(На свое усмотрение) Используйте опцию Числовые исключения для контроля нечисловых значений. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).
Установите размеры блоков, которые будут записаны в файл вывода.
Процесс переблокировки автоматически рассчитает новую сетку для переблокированной блочной моделей с использованием границ исходной блочной модели и новые размеры блоков.
Если вы применяете опцию Использовать произвольные значения начала блока, при этом у вас указаны Восточные, Северные и Z координаты исходного блока, определение модели будет использоваться таким образом, что исходная точка будет центроидом одного из материнских блоков. Произвольная точка начала блока может попадать в пределы или за пределы экстентов исходной блочной модели.
Примечание: Использование произвольного значения начала блока влияет на то, как происходит переблокировка блоков выходной блочной модели, но не меняет положение блочной модели.
В завершение, нажмите кнопку Запустить, чтобы начать процесс Переблокировки блочной модели.
