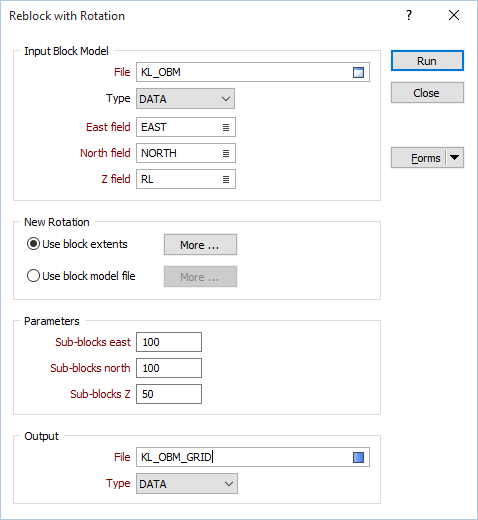

Чтобы повернуть поворот существующей блочной модели, выберете Моделирование | Инструменты для работы с блочной моделью | Переблокировать с поворотом в главном меню. Блочная модель может быть повернута так, чтобы соответствовать простиранию рудного тела.
Вы можете вручную задать экстенты поворота блочной модели или поворачивать ее на основании поворота другой блочной модели.
Укажите файл блочной модели.
Укажите Восточные, Северные и Z координаты входного файла.
Вам предлагаются две следующие опции:
Нажмите на кнопку Далее, чтобы настроить поворот блочной модели. См.: Границы блочной модели
Нажмите на кнопку Далее, чтобы определить поворот блочной модели с использованием поворота другой блочной модели.
Переблокировка необходима для изменения поворота блочной модели. Укажите параметры для настройки количества делений по трем направлениям.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя и тип Файла вывода.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В завершение, нажмите кнопку Запустить, чтобы начать процесс Поворота блочной модели.
