Чтобы блочные модели с поворотом поддерживались, границы блочной модели могут быть определены размером и центром блока, а не определениями блока которые определяют площадь.
Примечание: Границы блочной модели можно задать только для пустой блочной модели. Определения блока не могут быть использованы для блочных моделей с поворотом и больше не сохраняются в файле блочной модели (тем не менее, в целях совместимости, они сохраняются для блочной модели, которая не содержит записей).

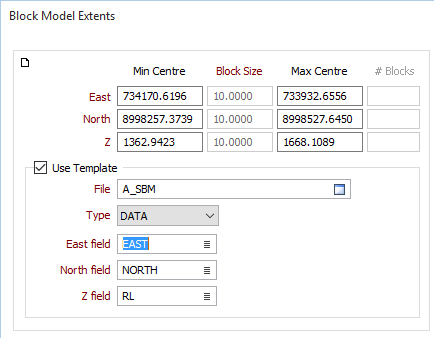

В диалоговом окне Границы блочной модели предлагается альтернативный способ задания границ для обычных моделей и для блочных моделей с поворотом.
Задавать границы блочной модели путем определения площади модели (восточные, северные координаты и координаты высоты для макс. и мин. центров блока) целесообразно только для новых блочных моделей, когда вам необходимо определить ограничивающую рамку, в пределах которой будет создана модель (Инструменты для работы с блочной моделью | Создать пустую, 3D оценка блоков | Метод обратных расстояний и Кригинг и тд.).
(Вводные параметры размеров блоков доступны только при вызове диалогового окна из функции Настройка блочной модели.)
Опция "Использовать шаблон" активируется, если это диалоговое окно открывается в функциях Инструменты для работы с блочной моделью | Создать Пустую или 3D оценка блоков | Метод обратных расстояний. Эта опция позволяет создавать новую блочную модель в указанном пользователем месте, при этом, используя те же определения сетки и поворота, что и в указанном файле шаблона блочной модели.
Выберите эту опцию, чтобы использовать существующую блочную модель для определения параметров вращения, размера и местоположения блоков модели. При выборе этой опции, параметры Размер блока и Вращение становятся неактивными. Тем не менее, вы все еще можете определить площадь модели (Восточные, северные координаты и координаты высоты для макс. и мин. центров блока).
Если для настройки параметров вращения модели вы не используете шаблон, вам доступны три опции:
Выберите эту опцию, чтобы использовать вращение эллипсоида поиска для определения параметров вращения блочной модели.
Эллипс поиска данных используется для получения оценки для каждого блока в процессе интерполяции. В зависимости от интересующей вас площади, вы можете вращать эллипс поиска для соблюдения тренда в данных, таких как простирание рудной зоны. Вращение эллипсоида может быть использовано для задания параметров вращения блочной модели. См.: Параметры эллипса
Выберите опцию Углы, чтобы условно определить ориентацию блочной модели путем ввода значений Азимута (Z), Погружения (X) и Поворота (Y).
Все повороты осуществляются в левую сторону. Если вы придвинете к оси кисть своей руки, большой палец будет находиться в положительном направлении оси, остальные пальцы будут согнуты в положительном направлении вращения.
Примечание: Некоторые функции не работают с повернутыми блочными моделями (возможно, скоро они будут усовершенствованы для работы с ними). В таком случае появится соответствующее сообщение.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
