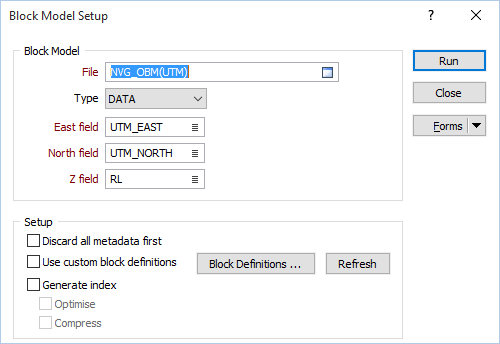

Для некоторых моделей, определения блоков не могут быть получены автоматически. Функция Моделирование | Инструменты работы с блочной моделью | Настроить может быть использована для создания определений блока или границ блочной модели, задаваемых пользователем для моделей, которые имеют нерегулярное определение блока.
Укажите файл блочной модели.
Укажите поля координат файла ввода.
Выберите данную опцию для удаления всех метаданных, связанных с текущей моделью.
Границы блочной модели создаются с использованием опции Границы блочной модели (начало и/или размер блока), параметры которой вносятся в диалоговом окне Границы блочной модели.
Границы блочной модели можно задать только для пустой блочной модели. Для повернутых блочных моделей начальная точка фиксирована и ее положение нельзя изменить. При этом, расположение начального блока может автоматически меняться с учетом изменения размера блока.
Когда вы нажимаете на кнопку Обновить в диалоговом окне Настройка блочной модели, границы блочной модели вычисляются с помощью полученного из блочной модели начального блока и размера блока.
Примечание: Если определения не заданы пользователем или определения блока, заданные пользователем, являются недопустимыми, программа восстановит предыдущие определения блока.
Кнопка Определение блоков и соответствующая кнопка Обновить служат для интерактивного получения информации о блочной модели, независимо от того, выбрана или нет соответствующая опция.
Если опция "Использовать определения блоков" не выбрана, то опции Размер блока в диалоговом окне "Границы блока" необязательны.
Данный индекс будет использоваться внутри другими процессами для быстрого определения блоков. Выбор данной опции увеличит время обработки блочной модели. Вы можете не использовать создание индекса, пока вы не будете уверены, что определения блоков и экстенты подходят созданной модели.
Выберите опцию Оптимизировать, чтобы выполнить оптимизацию индексов таким образом, чтобы близкие значения находились вместе, например, чтобы порядок, в котором индексы сохраняются в файле, совпадал с порядком, в котором они обрабатываются.
Если индексы созданы для очень больших блочных моделей, размер файлов индексов может влиять на производительность. Для больших или сложных моделей вы можете выбрать опцию Сжать файл индексов.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
Нажмите кнопку Запустить, чтобы начать процесс настройки.
