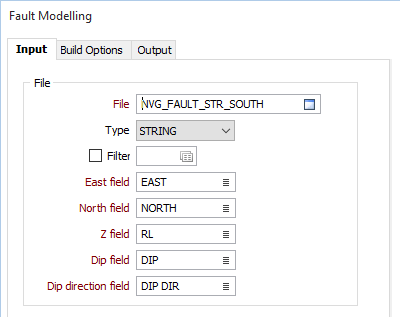

диалоговом окне Моделирование разломов, будет файл данных, содержащий контрольные точки и/или стринги, которые определяют разломы.Выберите опцию Моделирование | Условное моделирование | Разлом для создания поверхностей разломов на основе 3D точек, которые имеют соответствующие структурные данные, либо на основе стринга с соответствующими структурными данными. Файлом ввода, указанным в диалоговом окне Моделирование разломов, будет файл данных, содержащий контрольные точки и/или стринги, которые определяют разломы.
Примечание: Функция создания разлома должна использоваться только с небольшим количеством точек (< 1000).
Двойным нажатием левой кнопки мыши (либо с помощью кнопки поиска) выберите Файл ввода. Как правило, файлом ввода является файл стрингов или данных, определяющий разломы, которые необходимо смоделировать.
Укажите имена полей файла точек, в которых хранятся Северные, Восточные и Z координаты.
Ориентация созданного каркаса зависит от угла падения и направления падения точек или стрингов во входном файле. Задайте поля во входном файле, содержащие угол падения и направление падения для каждой точки.
Примечание: Значения падения в Файле ввода должны находиться в пределах диапазона от 0 до 90. Значения направления падения должны находиться в пределах диапазона от 0 до 360. Любые значения за пределами этого диапазона (т.е. отрицательные значения падения) игнорируются. После завершения обработки на экран будет выведено сообщение с предупреждением.

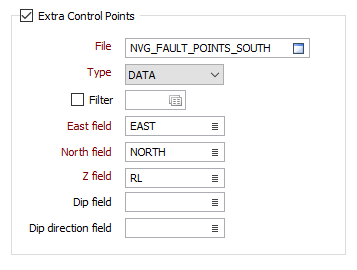

Если при построении каркаса вывода вы обнаруживаете разломы на геологической, геофизической или структурной карте, вы можете загрузить эти данные из файла для получения дополнительных точек контроля.
Двойным нажатием (или с помощью кнопки поиска) выберите файл, содержащий точки контроля, которые будут использованы для усовершенствования модели.
Укажите название полей, содержащих восточные, северные и Z координаты контрольных точек.
Задайте (на свое усмотрение) поля, содержащие значения падения и направления падения для каждой точки.
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Нажмите Запустить, чтобы запустить процесс.
Примечание: Для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете воспользоваться вкладкой Расширенные, в функции Сервис | Опции | Визекс, чтобы уменьшить количество ядер, используемых программой Micromine.
