Традиционный метод трехмерного определения геологических границ или границ содержаний в большей степени основывается на создании каркасных поверхностей или солидов, которые, в свою очередь, основаны на оцифрованных стрингах или точках. Условное моделирование является альтернативой традиционному моделированию, которая берет за основание функцию объема.
Эта функция объема может быть использована в целях построения моделей для отображения содержания, литологии или геологической поверхности в 3D и не требует оцифровки стрингов или точек, на которую уходит много времени. Таким образом, преимущество условного моделирования заключается в том, что этот процесс протекает быстрее. В некоторых случаях применение метода условного моделирования может оказаться гораздо удобнее, чем оцифровка сложного геологического строения. Условное моделирование может помочь геологам увидеть тренд в геологических данных, а также обнаружить разломы, складки и т.д.

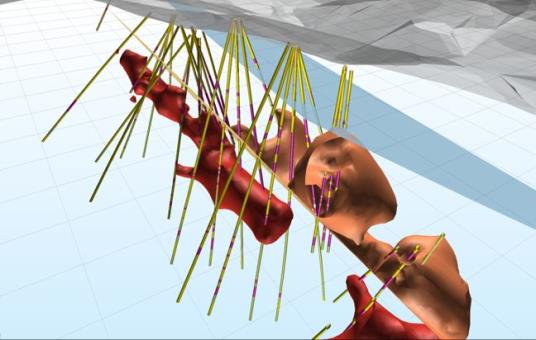

Рудное тело, смещенное по разлому - создано с помощью нового модуля Micromine Условное моделирование. Рудное тело опирается на разлом, показанный полупрозрачным голубым цветом (сверху), и в центральной части смещено по разлому, показанному бледно-серым цветом.
Условное моделирование работает как с густой, так и с редкой разведочной сетью, а также может работать с сочетанием обоих видов сеток. Эта функция также будет хорошо работать с несистематической разведочной сетью (которую иногда сложно смоделировать с помощью традиционных методов моделирования).
Micromine использует функцию объема под названием Радиальная базисная функция (РБФ) для моделирования содержания, объемов и поверхностей в 3D среде.
Меню условного моделирования, включающее в себя простые инструменты для создания поверхностей и солидов, выглядит следующим образом: Моделирование | Условное Моделирование. Для того чтобы использовать эти функции, не требуется глубокое понимание геостатистики или традиционных методов моделирования.
Для большинства пользователей Micromine термин "поверхность" ассоциируется с площадью (ЦМП или Сеткой), тогда как "солиды" имеют объем. Солиды могут считаться замкнутой поверхностью. Все солиды имеют внешнюю поверхность и любая точка (которая не находится на этой поверхности) лежит либо в пределах, либо за пределами этой поверхности.
В контексте Условного Моделирования термин "поверхность" используется для обозначения общего понятия, описанного выше. Условное Моделирование является непрямым методом определения поверхности. Иными словами, всем точкам, лежащим "за пределами" поверхности, присвоены положительные значения, а точкам, находящимся "в пределах" поверхности, присвоены отрицательные значения. В пределах пространственных границ данных требуемая поверхность может рассматриваться как нулевой "контур". Фактически, определение этой поверхности основано на математическом уравнении. Поверхность сглажена, учитывая, что положение любой точки на поверхности может быть точно вычислено. Сравните эту поверхность с сеточной поверхностью, где только центры ячеек имеют известное значение.
Каждая функция Условного моделирования, как правило, представляет собой двухступенчатый процесс. В первую очередь, с помощью непрямых методов создается поверхность. Затем условная поверхность преобразуется в каркас. На этих двух этапах процесса пользователю необходимо определить следующие параметры. Ключевыми из них являются:
Не существует определенных правил относительно значений, присваиваемых этим параметрам. В этом разделе даны определения этих терминов и предлагается способ "корректировки" значений, если ваш результат не соответствует вашим ожиданиям.
В большинстве случаев непрактично создавать одну модель, используя все точки в наборе данных. Поскольку набор данных разделен на зоны перекрытия, каждая зона моделируется отдельно, с перекрытиями, которые используются для сглаживания перехода от одного перекрытия к следующему.
Первые два параметра (выше) определяют максимальное количество точек на одно перекрытие и используются для построения модели поверхности. Во время этого процесса на экране появляется следующее сообщение:
Когда поверхность преобразуется в каркас, сообщение меняется на:
Параметр "Максимальное количество точек на одну зону перекрытия" используется в функциях Условное моделирование | По содержанию, Условное моделирование | Литология, Условное моделирование | Облако точек и Условное моделирование | Полигон.
Параметр Максимальное количество точек на одну зону перекрытия определяет максимальное количество точек на каждую область.
Подсказка: Начните со значения, равного примерно 1/8 от количества точек в вашем файле данных. Если вы видите скопления сферической формы диаметром до 4 - 6 см, значение нужно увеличивать. Если вы получите сообщение об ошибке памяти, сначала постарайтесь уменьшить значение максимального количества точек на перекрытие.
Если после этого вы не получили необходимый результат, используйте функцию Скважины | Расчет композитов | Вдоль скважин, чтобы разбить данные на более крупные интервалы, создавая таким образом уменьшенный набор данных.
Параметр "Максимальное количество точек на одну окрестность" используется в функции Условное моделирование | Облако точек.
Значение, которое вы указываете в качестве параметра Максимальное количество точек на одну окрестность, будет зависеть от степени сложности вашей поверхности и плотности ваших точек. Если поверхность сложная и плотная, вероятнее всего, вам придется использовать более низкое значение (30-80). Если поверхность простая, с разреженными данными, как например ЦМП, вы можете увеличить это значение (100- 200). Как правило, при моделировании тоннеля (солида) эти значения ниже значения +- 50. При создании поверхности вы будете работать с более высоким значением +-200.
Подсказка: Используйте минимальное количество точек на одну окрестность (значение может быть низким, например достигать 50) и большой Размер сетки.
Сократите количество соседних точек.
Если появится сообщение об ошибке памяти, то сначала попытайтесь сократить Минимальное количество точек на одну окрестность.
Если после этого вы не получили необходимый результат, используйте функциюОтбор точек для сокращения количества точек во входном наборе данных.
Этот параметр используется, чтобы регулировать направление моделируемой поверхности. В частности, данный параметр применяется для определения направления, перпендикулярного поверхности. Иными словами, с помощью этого параметра задается "верх" и "низ" поверхности в любом местоположении. Для расчета требуются, как минимум, 4 точки.
Примечание: Попробуйте начать со значений, находящихся в диапазоне от 6 (разреженная) до 20 (плотная).
Значение размера сетки (в единицах сетки) будет определять размер отдельных треугольников, создаваемых в модели, и от него зависит продолжительность процесса создания каркасов. Чем меньше значение, тем больше времени занимает процесс. Соответствующее значение будет зависеть от границ и плотности данных.
Примечание: Используйте небольшое значение для маленьких границ и сжатых данных. Используйте более крупное значение для расширенных и несложных данных. Начните с большого значения, а затем уменьшите это значение для того, чтобы сгладить результат.
Несмотря на то, что нижележащая сетка является трехмерной, самый простой способ представить результат применения данного параметра - это рассмотреть квадрат, чьи стороны будут равны длине сетки. Проведите диагональ для разделения квадрата на два треугольника Они будут такого же размера, что и треугольники в итоговом каркасе.
В процессе условного моделирования в среде Micromine генерируется поверхность или солид. Эта замкнутая или незамкнутая поверхность создается из облака точек с помощью функции РБФ. РБФ - это непрерывная 3D функция, которая является положительной на одной стороне поверхности и отрицательной на другой стороне поверхности. Установка нулевых параметров определяет поверхность или плавно интерполирует ее между исходными точками поверхности.
Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.
Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.
Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.
Взвешивание поиска данных также можно получить из направления анизотропии, заданного в Файле структурного тренда, который представляет собой выходные данные функции Условное моделирование | Создать структурный тренд.
