Опции построения

Во вкладке Опции построения, в диалоговом окне Моделирование содержаний, задайте параметры и определите площадь поверхности для интерполяции.

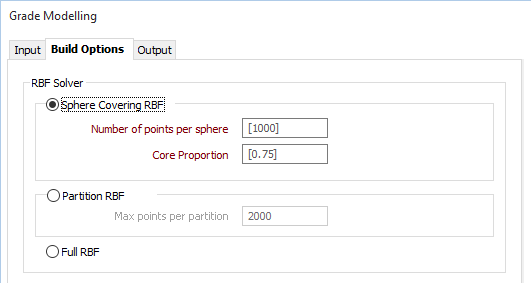

Параметры моделирования

Алгоритм решения РБФ

Параметр Максимальное количество точек на одну зону перекрытия определяет максимальное количество точек на каждую область.

Подсказка: Начните со значения, равного примерно 1/8 от количества точек в вашем файле данных. Если вы видите скопления сферической формы диаметром до 4 - 6 см, значение нужно увеличивать. Если вы получите сообщение об ошибке памяти, сначала постарайтесь уменьшить значение максимального количества точек на перекрытие.

Если после этого вы не получили необходимый результат, используйте функцию Скважины | Расчет композитов | Вдоль скважин, чтобы разбить данные на более крупные интервалы, создавая таким образом уменьшенный набор данных.

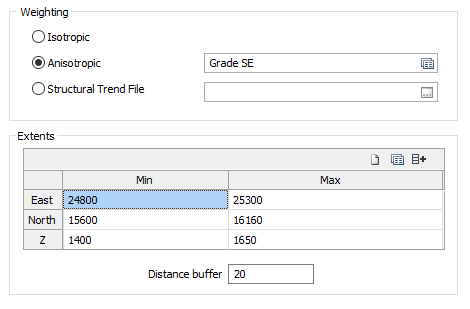

Вес

Выберите опцию Вес:

• В случае если вы используете Изотропный поиск, это означает, что приоритетного направления нет.
• Если вы используете Анизотропный поиск, вы можете указывать приоритетное направление и взвешивание для этого направления.

Дважды щелкните мышью, чтобы загрузить текущий набор форм. Как вариант, вы можете нажатием правой кнопкой мыши в окне ввода Анизотропный открыть диалоговое окно, в котором определите стиль и направление эллипса поиска.

Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.

Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.

Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.

• При выборе Файла структурного тренда взвешивание поиска данных получается произвести из направления анизотропии, заданной в Файле структурного тренда (*.mmstf), который представляет собой выходные данные функции Условное моделирование | Создать структурный тренд.

Границы

Задайте область интерполяции:

Поля Восточных, Северных и Z координат

Задайте Минимальные и Максимальные экстенты поверхности в восточном и северном направлениях, а также в направлении Z.

Вы можете использовать кнопки панели управления (или опции меню по правой кнопке мыши), чтобы управлять строками в списке:

	Нажмите на кнопку Очистить, чтобы очистить список.
	Нажмите на кнопку Формы, чтобы загрузить предыдущую выборку, сохраненную в виде набора форм.
	Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые необходимо будет заполнить.
	Нажмите на кнопку Автовычисление, чтобы рассчитать границы из файла ввода.

Подсказка: Чтобы автоматически заполнить одну ячейку, щелкните правой кнопкой по ячейке и выберите либо Автозаполнение, либо Автовычисление.

Буфер расстояний

Введите буфер расстояний, который подойдет к вашим данным. Таким образом, вы удалите каркасы за пределами этой площади. Как правило, мы не рекомендуем вам использовать буфер расстояний или выбирать большое значение, которое потом может быть увеличено, если вы заметите кусочки нежелательных каркасов.

Вывод
