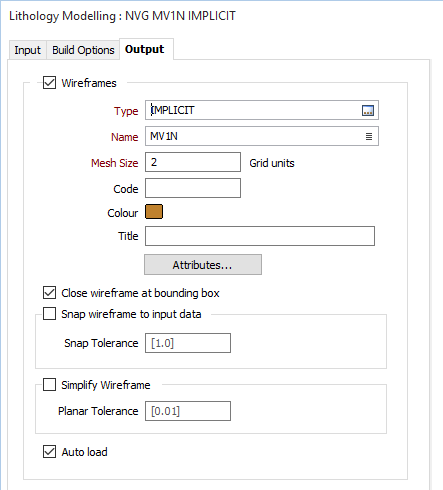

Во вкладке Вывод укажите тип и имя каркаса вывода.
Двойным нажатием (или с помощью кнопки поиска) задайте тип и имя каркаса, который будет создан на основе стрингов ввода.
Значение размера сетки (в единицах сетки) будет определять размер отдельных треугольников, создаваемых в модели, и от него зависит продолжительность процесса создания каркасов. Чем меньше значение, тем больше времени занимает процесс. Соответствующее значение будет зависеть от границ и плотности данных.
Примечание: Используйте небольшое значение для маленьких границ и сжатых данных. Используйте более крупное значение для расширенных и несложных данных. Начните с большого значения, а затем уменьшите это значение для того, чтобы сгладить результат.
Введите код, который можно использовать, чтобы отличать каркасы, созданные в результате этого процесса. Если поле кода не было присвоено из файла ввода (или значения кода отсутствуют), тогда будет присвоено значение кода, введенное здесь.
Дважды щелкните мышью по значку, чтобы задать цвет для каркаса на выводе. Вы также можете указать Заголовок, который поможет другим пользователям идентифицировать каркас.
Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.
В поля Файла вывода могут быть внесены атрибуты, заданные пользователем. Кроме этого, вы можете задать соответствующие значения по умолчанию для каждого из этих атрибутов. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода либо отсутствует, либо не внесено.
Выберете эту опцию, чтобы загрузить созданный вывод в Визекс. По умолчанию каркас будет отображен в стиле 3D Заполненный.
Если вы выбрали эту опцию, то программа будет автоматически замыкать каркас. Если эта опция не выбрана, каркас будет незамкнутым в том месте, где он пересекает указанные границы. Следовательно, он не будет являться солидом.
Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.
Примечание: Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.
Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:
Примечание: Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.
Укажите (или нажмите на многоточие, чтобы выбрать) имя Файла вывода.
Подсказка: Файл условной модели (*.im) может использоваться в виде вводных данных для функции Моделирование | Условное моделирование | Вывод условной модели. Данная функция позволяет создавать различные файлы триангуляции или точек на выводе для одной и той же модели, в связи с чем нет необходимости каждый раз пересчитывать модель.
