Условное моделирование производится в два этапа: создается модель, из модели создается триангуляция. При запуске функции условного моделирования, после того как вы сохранили модель, она может использоваться в качестве вводных данных для функции Моделирование | Условное моделирование | Вывести условную модель. Данная функция позволяет создавать различные каркасы или точки для одной модели без необходимости каждый раз пересчитывать модель.

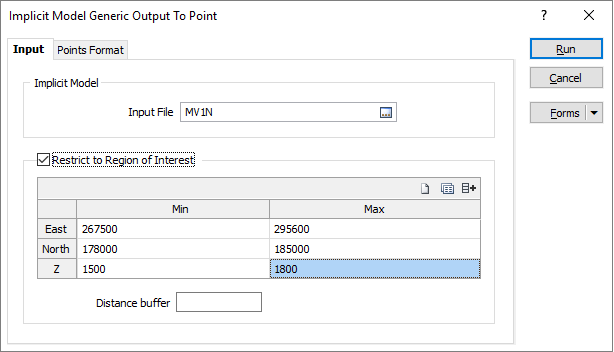

Чтобы создать каркас из модели ввода, выберите опцию Моделирование | Условное моделирование | Вывести условную модель | В точки.
Дважды щелкните левой кнопкой мыли или используйте кнопку поиска, чтобы выбрать имя файла, сохраненного в качестве файла вывода при запуске функции условного моделирования.
Выберите эту опцию, чтобы ограничить точки до интересующей вас области.
Задайте Минимальные и Максимальные экстенты поверхности в восточном и северном направлениях, а также в направлении Z.
Вы можете использовать кнопки панели управления (или опции меню по правой кнопке мыши), чтобы управлять строками в списке:
|
Нажмите на кнопку Очистить, чтобы очистить список. |
|
Нажмите на кнопку Формы, чтобы загрузить предыдущую выборку, сохраненную в виде набора форм. |
|
Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые необходимо будет заполнить. |
|
Нажмите на кнопку Автовычисление, чтобы рассчитать границы из файла ввода. |
Подсказка: Чтобы автоматически заполнить одну ячейку, щелкните правой кнопкой по ячейке и выберите либо Автозаполнение, либо Автовычисление.
Введите буфер расстояний, который подойдет к вашим данным. Таким образом, вы удалите каркасы за пределами этой площади. Как правило, мы не рекомендуем вам использовать буфер расстояний или выбирать большое значение, которое потом может быть увеличено, если вы заметите кусочки нежелательных каркасов.
Щелкните по вкладке Формат точек, чтобы установить параметры для создания точек из входной модели.
