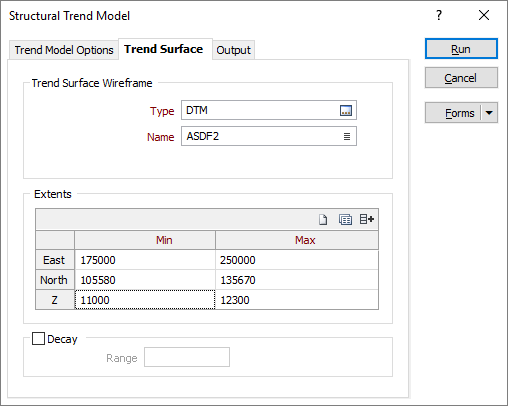

Во вкладке Поверхность тренда, в диалоговом окне Создать структурный тренд, выберите Тип и Имя каркаса, который будет использоваться для моделирования тренда.
Задайте Минимальные и Максимальные экстенты поверхности в восточном и северном направлениях, а также в направлении Z.
Вы можете использовать кнопки панели управления (или опции меню по правой кнопке мыши), чтобы управлять строками в списке:
|
Нажмите на кнопку Очистить, чтобы очистить список. |
|
Нажмите на кнопку Вставить, чтобы вставить новую строку выше выбранной строки. |
|
Нажмите на кнопку Присоединить, чтобы присоединить строку к концу списка. |
|
Нажмите Удалить выбранные ряды. |
| Вы можете также использовать CTRL + Del или выбрать опцию в меню по правой кнопке мыши, чтобы удалить выбранные строки. | |
|
Нажмите на Переместить вверх, чтобы переместить выбранные элементы вверх по списку. |
|
Нажмите на Переместить вниз, чтобы переместить выбранные элементы вниз по списку. |
|
Нажмите на кнопку Формы, чтобы загрузить предыдущую выборку, сохраненную в виде набора форм. |
|
Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые необходимо будет заполнить. |
|
Нажмите на кнопку Автовычисление, чтобы рассчитать границы из файла ввода. |
Подсказка: Чтобы автоматически заполнить одну ячейку, щелкните правой кнопкой по ячейке и выберите либо Автозаполнение, либо Автовычисление.
Для того чтобы отредактировать ячейку, нажмите на ячейку и затем нажмите на нее еще раз, чтобы сделать активной для редактирования. Кроме этого, вы можете нажать на клавишу F2 или правой кнопкой мыши щелкнуть по ячейке и выбрать опцию Правка из контекстного меню.
Для того чтобы копировать данные из ячейки, находящейся выше, используйте клавиши CTRL + '. Чтобы скопировать значение из текущей ячейки в следующую, и перейти к следующей ячейке, нажмите на клавиши CTRL + R. Чтобы прирастить значение из текущей ячейки к следующей, и перейти к следующей ячейке, нажмите на клавиши CTRL + А.
(Для того чтобы вырезать, скопировать и вставить содержание ячеек из буфера, используйте сочетание клавиш CTRL + X, CTRL + C и CTRL + V.)
Если вы нажмете правой кнопкой на выделенное поле, вам станут доступны опции, которые содержатся в меню по правой кнопке. Вы можете Просматривать или Редактировать текущий файл ввода, или просматривать Мин/Макс значения текущего поля.
Используйте эту опцию, чтобы указать, будет ли данный тренд затухающим или нет.
Тренд отображается с помощью дисков, помещаемых на регулярную сетку. Ориентация диска дает направление анизотропии. Размер диска пропорционален силе его анизотропии. Если дисков нет (или размер является небольшим), тренд - изотропный, и чем дальше от ячейки, тем меньше становится его сила.
Если тип тренда - незатухающий, расстояние от ячейки не влияет на анизотропию и все диски имеют одинаковый размер.
Смешанный тренд имеет затухающий тип, его сила слабеет в зависимости от расстояния от ячейки. Тренд с большей силой будет иметь большее влияние на смешивание.
В случае работы с трендом затухающего типа, укажите значение стандартного отклонения, которое будет использоваться, чтобы определить распределение тренда модели.
Примечание:
Перейдите в Просмотр | Модель структурного тренда, чтобы загрузить модель в Визекс.
