Режим 'Ограничение окном' в настройках границ просмотра позволяет Вам просмотреть разрезы или "срезы" объектов. Эта функция очень полезна особенно в том случае, если вы хотите просмотреть каркас изнутри или сделать срез блочной модели. При использовании Инструмента выбора в панели инструментов Визекса Панель инструментов Разрезы для определения разреза, вы можете активировать режим "Ограничение окном" и использовать кнопки Следующий разрез и Предыдущий разрез в панели инструментов для включения и отключения режима, а также для перемещения между разрезами.
сли Вы откроете другое окно Визекса, на нем появится полупрозрачная линия разреза с текущего окна Визекса.
Примечание: Ограничительное окно разреза и/или плана также может быть настроено в меню Сервис | Опции | Визекс.
Закладка Опции ограничения в диалоговом окне Сервис | Опции | Визекс настраивается в тех случаях, когда Вам необходимо иметь ограничения окнами разрезов или планов по умолчанию при загрузке данных в Визекс.
Эти настройки по умолчанию не будут использоваться, если вы определите другие условия в опции Ограничить окном и От себя и На себя в диалоговом окне Границы просмотра. Данные значения будут контролировать положение и ширину коридора данных (или "толщину" среза).
Эти параметры аналогичны тем, которые вы можете использовать для определения разрезов при полигональном моделировании. Единственное различие заключается в том, что здесь вы задаете параметры, которые контролируют вывод в просмотр среза с данными, а там эти настройки контролируют создание модели.
Для получения дополнительной информации, включая сведения по интерактивному созданию разрезов, перемещению между нерегулярными разрезами, загрузку линий разрезов из контрольных файлов, пожалуйста, перейдите к темам Окно разрезов и Панель инструментов Разрезы.
© MICROMINE Pty Ltd 2016

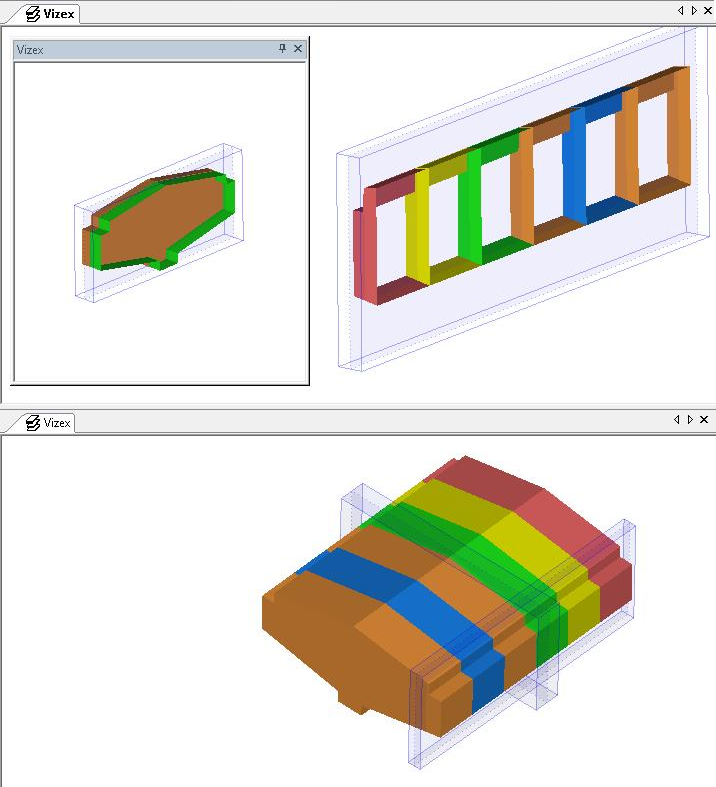

Показать пример...
