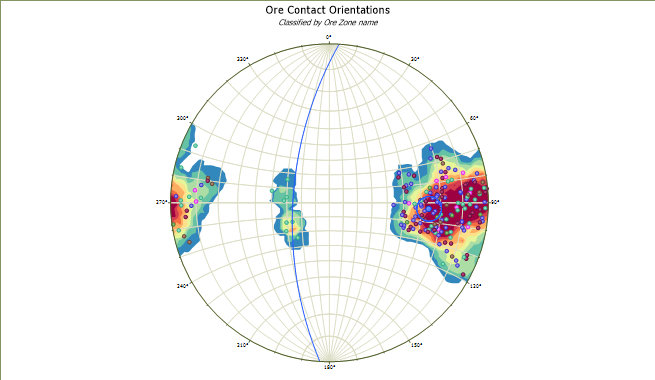

Для отображения Стерео-графика выберите в главном меню опцию Просмотр | Стерео. Для построения стереограммы координированных точек данных с помощью проекций южного полушария эта функция применяет либо метод Шмидта (Равноплощадная проекция), либо Метод Вульфа (Равноугольная проекция).
Если в работе вы используете значения Простирания и Наклона, падения должны определяться как положительные для падений справа и отрицательные для падений слева.
Если вы работаете со значениями данных Направление падения и Наклон, применяются абсолютные значения падений.
Структуры с падением 90 градусов будут изображены с центрами на границе стерео-графика, это означает, что символы могут пересекать границу.

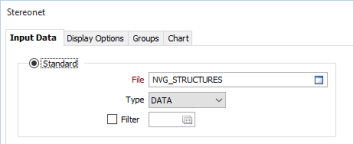

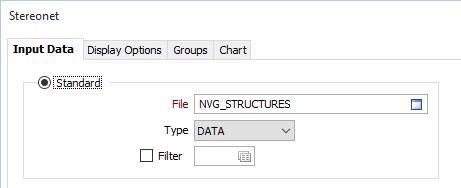

Во вкладке Вводные данные диалогового окна Стереограмма двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла, содержащего ваши данные. Файл ввода может быть стандартным файлом данных, либо Файлом событий, который связан с Базой данных скважин.
Выберите эту опцию, если данные, которые вы хотите отобразить, содержатся в файле данных. Дважды щелкните (или используйте кнопку поиска), чтобы выбрать имя файла. При желании вы можете установить Фильтр и ограничить процесс до набора данных в файле.

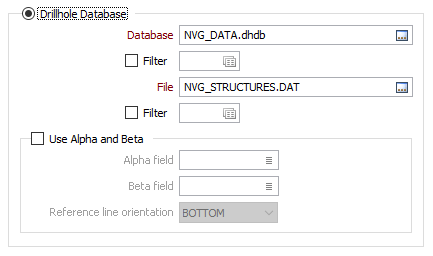

Выберите эту опцию, если данные, которые вы хотите вывести на экран, содержатся в Файле событий, связанном с Базой данных скважин.
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных из списка в текущем проекте. Отметьте флажком окошко Фильтр, если вы хотите применить фильтр к базе данных. Введите номер фильтра. Двойным нажатием (F3) выберите фильтр из существующего списка. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, где вы сможете создать новый фильтр.
Дважды щелкните (или используйте кнопку поиска), чтобы выбрать имя Файла-источника, содержащего ваши данные. При желании вы можете установить Фильтр и ограничить процесс до набора данных в файле.
Вы можете выбрать опцию, чтобы использовать углы Альфа и Бета в Файле событий и задать ориентацию данных (вместо того, чтобы использовать значения Направление простирания/падения и Падение).

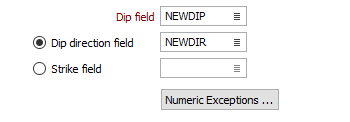

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список) и укажите имя Поля наклона.
Либо:
У вас есть возможность использовать либо данные по Простиранию и Наклону, либо данные по Направлению падения и Наклону, однако использовать комбинации этих опций одновременно у вас не получится. Выбор зависит от того, как вы привыкли работать, при этом, приоритетным должно быть отображение данных, которые вы хотите получить.
(По желанию) Используйте Числовые исключения для контроля нечисловых значений. Нечисловые значения включают в себя символы (буквы), пустые значения и значения со знаком меньше (<).
После того как вы настроите функции Опции просмотра и Группы для графика, щелкните по кнопке ОК, чтобы создать и Просмотр стереограммы.
