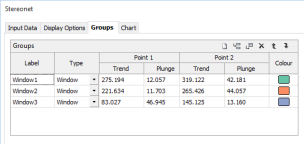

В диалоговом окне Стереограмма вы можете настроить просмотр групп, которые задали, пользуясь функциональными возможностями панели инструментов Диаграмма.
Выберите данную опцию, чтобы показывать среднюю ось проекций графика. Обратите внимание на то, что данная опция не зависит от опции Показывать оси, которую вы активируете во вкладке Опции просмотра.
Среднюю ось можно пометить с помощью символа Маркера и Цвета. В выпадающем списке вам доступны стандартные символы маркера (круг, квадрат, ромб, треугольник, пятиугольник, шестиугольник, звезда).
Выберите данную опцию, чтобы показывать среднюю плоскость каждой группы. Обратите внимание на то, что данная опция не зависит от опции Показывать оси, которую вы активируете во вкладке Опции просмотра.
Выберите эту опцию, чтобы показать Доверительную окружность в графике для каждой группы.
Micromine рассчитывает собственные значения и собственные векторы при определении средней ориентации каждой группы. Вы можете на свой выбор активировать эту опцию для отображения соответствующих собственных векторов в стереограмме. При нажатии на собственный вектор на в окне Свойства отобразится его ориентация и связанное собственное значение. Собственные значения могут помочь вам в понимании направленного распределения осей в пределах каждой группы:
Собственные векторы можно пометить с помощью Цвета и символа Маркера. В выпадающем списке вам доступны стандартные символы маркера (круг, квадрат, ромб, треугольник, пятиугольник, шестиугольник, звезда).
Выберите эту опцию ,чтобы показывать плоскость, которая содержит собственные векторы Оси 2 и Оси 3. Данная опция отличается от опции Показывать плоскости, которую вы активируете во вкладкеОпции просмотра. Вы также можете вывести в просмотр вторичную плоскость, которая содержит собственные векторы Оси 1 и Оси 2.
