Кнопка Показать легенду цветов, находящаяся в панели инструментов Панели Просмотр, позволяет вам просмотреть (но не редактировать) наборы цветов, наборы штриховок, наборы линий и наборы символов, которые применяются к слоям просмотра.
Примечание: Эти кнопки активны только в том случае, если слой, выбранный в панели Просмотр, имеет назначенный ему набор цветов, набор штриховок, набор линий или набор символов.
Для отображения легенды нажмите на кнопку Легенда, расположенную в Панели Просмотр.

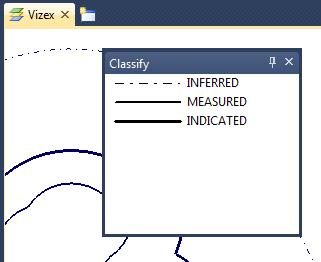

Кроме этого, вы можете щелкнуть правой кнопкой мыши по слою просмотра и выбрать в контекстном меню опцию Показать легенду. В примере ниже показан слой C_ZONES, которому назначен набор линий.
У вас нет возможности напрямую внести изменения в отображаемую легенду. Вместо этого, вам необходимо изменить набор цветов, набор штриховок, набор линий или набор символов, на которых строится легенда.
При редактировании набора цветов/штриховок/линий/символов легенда обновляется автоматически. Если вы нажимаете на кнопку Обновить все, все отображаемые легенды обновляются.
Вы не можете напрямую нанести отображаемую легенду на чертеж. Чтобы включить легенду в чертеж, необходимо, чтобы ваш чертеж содержал фрагмент легенды, который будет брать за основание тот же набор цветов, штриховок, линий или символов.
