Используйте опцию Менеджер объектов (панель Просмотр) для того, чтобы изменять порядок отображения слоев на экране, делать их активными или отключать в одном или нескольких независимых окнах Визекс. См.: Работа с несколькими независимыми окнами Визекс
В панели инструментов находятся опции, которые можно использовать для управления различными слоями. Здесь вы также найдете кнопки Легенды, с помощью которых можно просмотреть наборы цветов, штриховок, линий или наборы символов, которые применены к тому или иному слою.
|
|
Чтобы открыть панель Просмотр, выберите опцию Окно | Менеджер объектов или щелкните по кнопке Менеджер объектов в главной панели инструментов. Если панель Просмотр открыта, кнопка Менеджер объектов в панели инструментов будет выделена. С помощью этой кнопки вы можете активировать и отключать панель Просмотр. |
Панель Просмотр представляет собой окно, зафиксированное (по умолчанию) с левой стороны рабочего стола. Вы можете закрепить панель слева, справа, вверху, внизу рабочего стола или оставить панель незакрепленной. См.: Настройка рабочей области
Существует несколько способов добавить слой просмотра в панель Просмотр:
Если в текущий момент у вас открыты несколько независимых окно Визекс, набор форм будет загружен в то независимое окно, которое является активным.
Примечание: Вы также можете использовать мышь, чтобы выбрать множественные файлы данных в Проводнике Windows и переместить их в панель Просмотр.
Для изменения порядка отображения слоев, выберите объект отображения в панели Просмотр (или нажмите на клавишу Shift, либо Ctrl, чтобы выбрать несколько объектов) и переместите мышкой эти объекты в нужное место каталога. Кроме этого, вы можете воспользоваться опциями Переместить вверх и Переместить вниз в меню по правой кнопке мыши и переместить выбранные слои вверх или вниз списка.
Если вам необходима дополнительная информация об изменении порядка отображения объектов, перейдите в раздел 3D Послойность.
Вы можете сгруппировать связанные слои в панели Просмотр или добавить наборы форм Визеска в панель Просмотр в качестве группы. См.: Группы панели Просмотр
Для удобства работы с несколькими открытыми слоями у вас есть возможность временно скрыть их или отключить (не удаляя из просмотра). Это позволит вам сосредоточиться на объектах, которые в данный момент представляют для вас интерес.
Чтобы скрыть слой, просто щелкните в панели Просмотр по полю рядом с ним и снимите флажок.
Чтобы активировать слой, просто щелкните в панели Просмотр по полю рядом с ним и поставьте флажок. Будет ли объект видимым или невидимым, при добавлении его на дисплей, также зависит от текущих Границы просмотра.
Примечание: Удерживая в нажатом состоянии клавишу Shift или Ctrl, при выборе нескольких объектов, поставьте или снимите флажок в поле рядом с одним из них, чтобы одновременно активировать их или отключить.
Если вы удаляете слой, он будет будет удален из панели Просмотр и не будет отображаться на экране. Чтобы удалить один или несколько слоев:
Для просмотра свойств слоя щелкните правой кнопкой мыши по имени слоя и выберите в опцию Свойства из контекстного меню. Кроме этого, вы можете дважды щелкнуть левой кнопкой мыши по имени слоя. См.: Окно "Свойства"
Чтобы отобразить состояние слоя просмотра, используются накладные значки:
|
Запрет редактирования | Настройка, которую можно включить или отключить в панели Просмотр. |
|
Только чтение | Возможность внесения записи в текущий файл по каким-то причинам ограничена. Как правило, это вызвано тем, что данный файл открыт в другом независимом окне или в файл были внесены специальные настройки. |
|
Неверный | Текущий файл был некорректно изменен, вследствие чего стал неверным или нечитаемым. |
Выберите слой, нажав на него в панели Просмотр.
Используйте клавишу SHIFT или CTRL для выбора нескольких слоев. Вы можете выполнить групповые операции с этими слоями, такие как настройка их статуса привязки или переключение в режим 3D Послойности.
Выберите Активный слой, щелкнув правой кнопкой мыши по слою и указав опцию меню Активный слой. Важно понимать разницу между "активным" и "текущим" слоем. Текущий слой иногда рассматривается в качестве слоя "по правой кнопке мыши". Другими словами, это слой, который в настоящий момент выбран в Панели Просмотр. "Активный" и "текущий" слой не обязательно должны совпадать.
В Панели Просмотр выделено имя текущего слоя. Имя Активного слоя отображается в панели инструментов Слои Визекса.
Для выбора всех объектов в слое, щелкните правой кнопкой по имени слоя и выберите опцию меню Выбрать все объекты слоя. Если, к примеру, загружен файл стрингов, на дисплее будут выделены все полигоны этого слоя.
Для того чтобы инвертировать (вернуть) выделение объектов в слое, щелкните правой кнопкой по имени слоя и выберите опцию меню Инвертировать выбор в слое.
Примечание: Обратите внимание на то, что эта опция неактивна при работе с данными триангуляции, сетками, блочными моделями, изображениями, профилями, сейсмическими данными формата Seg Y или слоями эллипса поиска. У вас нет возможности инвертировать частичный выбор объектов.
Чтобы отменить выбор слоя, щелкните мышкой в пустой области панели Просмотр или нажмите на клавишу SHIFT / CTRL.
|
Воспользуйтесь кнопкой 3D Послойность, чтобы переключать данные в режиме 3D и послойном режиме. |
Если опция 3D Послойность активна, слои будут отображаться в соответствии с их местоположением в 3D пространстве. Более близкие объекты будут находится сверху более отдаленных объектов.
Если опция 3D Послойность отключена, слои будут отображаться в соответствии с их местоположением в списке панели Просмотр. Объекты, находящиеся внизу списка, отображаются первыми (в зависимости от прозрачности объектов), соответственно, последующие объекты могут загораживать объекты, отображаемые на первом плане.
|
Используйте кнопку Переключатель статуса привязки, чтобы переключать привязку для отдельных слоев. Выберите узел Визекс для включения или отключения привязки для всех слоев. |
|
Нажмите на кнопку "Переключатель блокировки редактора", чтобы включить или отключить блокировку редактора. Выберите узел Визекс, чтобы включить или отключить блокировку редактора для всех слоев. Примечание: Даже если выбрана опция Запрет редактирования, то при включении слоя в виде активного слоя, слой становится редактируемым. Это является быстрым способом перехода в режим редактирования слоя. |
|
Если вы хотите включить/исключить слой при работе с окном обзора, выберите слой, а затем нажмите на эту кнопку, чтобы включить или отключить опцию видимости. Выберите узел Визекс, чтобы включить или выключить видимость в окне общего обзора для всех слоев. Если вам необходима более детальная информация о возможностях применения данной опции, перейдите в тему Окно общего обзора . |

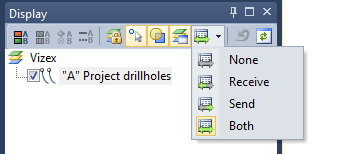

Щелкните правой кнопкой мыши по слою и выберите опцию Синхронизировать выборку, вы также можете использовать опции в меню Синхронизация выборки, чтобы осуществить синхронизацию данных между Выборкой и Диаграммой или Редактором файлов. См.: Синхронизация выборки данных
|
Щелкните по кнопке Отменить, чтобы отменить последнее действие, выполненное с слоем, выбранным в панели Просмотр. Эта опция очень полезна, особенно если изменения были внесены в несколько слоев и вы не можете использовать опцию Отменить (CTRL - Z) в главной панели инструментов. Другими словами, действие, которое вы хотите отменить, фактически не является последним действием, которое вы выполнили, однако это последнее действие, примененное к выбранному слою. |
|
Нажмите на кнопку Обновить все в панели Просмотр, чтобы обновить все слои, отображаемые на дисплее. |
Примечание: Вы можете Слой по умолчанию вместо того, чтобы использовать кнопки, описанные выше. Кнопки переключения временно имеют приоритет над настройками по умолчанию.
Щелкните правой кнопкой мыши в панели Просмотр и выберите из контекстного меню опцию Синхронизировать.
|
Используйте кнопки Легенды, чтобы просмотреть наборы цветов, штриховок, линий или символов, которые были применены к слою. См.: Показать легенду |
