Выберите опцию меню Просмотр | Изображение, чтобы загрузить и привязать изображение.

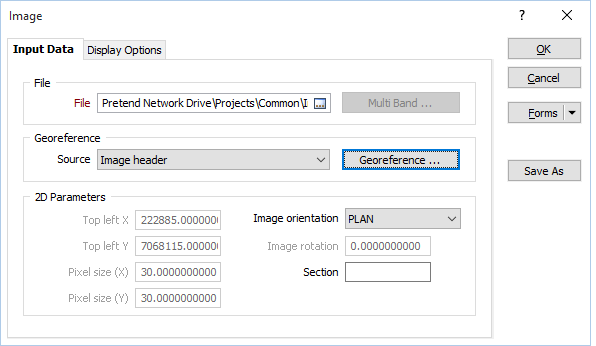

Во вкладке Данные ввода в диалоговом окне Изображение, укажите местоположение файла ввода, который вы намерены загрузить.
Укажите имя и месторасположение файла изображения. В Визексе вы можете работать с различными Растровые форматы . Для того чтобы перейти к файлу изображения, используйте кнопку Открыть [...] или нажмите на клавишу F3. При необходимости воспользуйтесь функцией предварительного просмотра изображения (F4 в поле ввода Файл).
Примечание: Изображения и сетки являются растровыми данными. Поскольку основная часть сеток близка к формату изображений, вы можете отображать сетки как изображения, что облегчает возможность использования сетки, например, в виде фона. Кроме этого, с форматами типа TIF можно работать как с изображениями (например снимок со спутника), так и как с данными сетки (например превышения).
Примечание: Для того чтобы использовать 3D данные сеток в Визексе, загрузите их вместо изображения посредством функции Просмотр | Файл сетки.
Если для работы вы выбрали многополосное изображение, нажмите на кнопку Многополосное, чтобы отрегулировать распределение слоев для отображения цветов. Распространенное геологическое приложение Landsat, к примеру, использует связь красного, зеленого и голубого со спектральным диапазоном 7, 4 и 1.
Примечание: Кнопка Многополосное доступна только в том случае, если выбранный вами файл ввода является многополосным изображением. См.: Просмотр многополосного изображения
Если Источник привязки определен, то он будет использоваться для привязки изображения. Если Вы хотите использовать данные привязки из другого источника, выберите доступную опцию из раскрывающегося списка.
Примечание: При работе с привязанными изображениями в MICROMINE, необходимо использовать опцию Источника GRF. Опция Источника Пользовательский 2D не может применяться для того, чтобы опускать изображение на каркас. Данную опцию следует использовать только в том случае, если вы хотите зарегистрировать изображение, задав координаты верхнего левого пикселя и размер пикселя.
Для интерактивной привязки изображения нажмите Привязать изображение.
Если загружаемый вами файл ввода не привязан, вы можете указать параметры привязки изображения (если они известны).
Если файл привязки обнаружен или определены внутренние данные привязки в файле, эти данные отображаются в группе настроек Параметры 2D. На экране отображаются опорные координаты X и Y для верхнего левого угла изображения, а также размеры пикселя X и Y (в единицах сети).
Примечание: В Micromine опорные координаты X и Y всегда относятся к левому верхнему углу изображения. Тем не менее, при работе с ArcView Файл World и с файлами Esri HDR, опорным будет центр верхнего левого пикселя, поэтому координаты привязки будут отличаться в зависимости от содержания файлов. Это не является ошибкой и является преобразованием из одной системы геопривязки в другую, осуществляемым в ходе работы.
Если заголовок недоступен, вы с легкостью можете создать ваш собственный Файл World для того, чтобы предоставить необходимую информацию.
Введите Восточные (X) и Северные (Y) опорные координаты, чтобы определить верхний левый угол изображения. При загрузке файла привязки Верхние левые опорные координаты X и Y будут перезаписаны.
Введите размеры X и Y каждого пикселя изображения (в единицах сети). Это позволит вам соотнести масштаб растрового изображения с сеткой просмотра. При загрузке файла привязки параметры размера пикселя будут перезаписаны
Укажите ориентацию изображения (ПЛАН, НА СЕВЕР или НА ЗАПАД).
При желании настройте вращение изображения и укажите значение разреза для корректного расположения изображения в трехмерном пространстве.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
By design the Forms button is not available for loaded Vizex layers (i.e. when opening the form set properties of a layer in the Display Pane). In Vizex, the Forms button is only available for new forms opened via the Display | Vizex menu (or by double-clicking on a form type node in the Vizex Forms Pane).
Click the Save button to save the changes you have made to the form set.
Click Save As to save your changes as a new form set. Save As will default to the first available form set number.
Click Clear to clear all settings in the form, this will load the default form set and, in the case of tabbed forms, set the first tab as the active tab.
Подсказка: Для преобразования файла в формат JPEG2000 используйте функцию Файл | Изображение | Преобразовать.
