Создание нового набора материала

Укажите имя набора материала во вкладке Поля содержаний в диалоговом окне Тоннаж содержаний.

Нажмите F4 (или выберите Правка в меню по правой кнопке мыши), чтобы открыть окно Иерархия материала.

Перед вами откроется чистый лист. Вы можете добавлять типы материала, используя меню по правой кнопке мыши. В дополнение к опциям Добавить, имеются два других элемента контекстного меню:

Добавить фильтры материала

Чтобы быстро создать конечные узлы в каталоге родительских и дочерних элементов в Иерархии материла, необходимо сделать следующее:

1. Нажмите правой кнопкой мыши на окно редактора и выберите опцию Добавить фильтры материала.

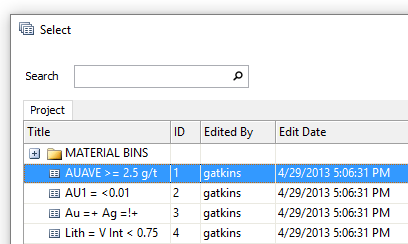

Приложение предложит вам выбрать сохраненный набор форм, с помощью которого задается фильтр.



Новый Тип материала, основанный на этом фильтре, загружается в Просмотр:



2. Чтобы переименовать материал, дважды щелкните в строке заголовка или используйте правую кнопку мыши, чтобы выбрать функцию Переименовать материал.

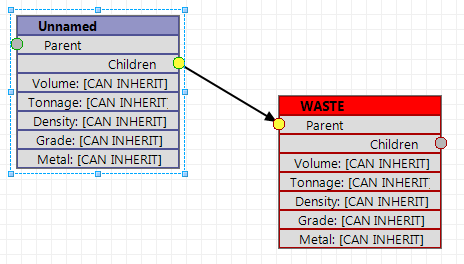

3. После добавления узлов (к которым был применен фильтр) вы можете нажать правой кнопкой мыши по узлу и выбрать опцию Добавить родительский материал. Выбранные узлы будут являться дочерними по отношению к новому родительскому элементу.

Как вариант, вы можете связать типы материалов с помощью мышки, щелкните по родительско-дочерней связке и свяжите ее с другой:



4. Вместо того, чтобы использовать опцию Добавить материалы фильтра, вы можете выбрать функцию Добавить материал, чтобы создать материалы, которые сформируют иерархию, после чего, при необходимости, вручную добавить фильтры.



Чтобы добавить фильтр, щелкните правой кнопкой мыши по материалу и укажите опцию Выбрать фильтр (F3).

Чтобы использовать имя фильтра в качестве имени материала, щелкните правой кнопкой мыши и выберите опцию Использовать имя фильтра.

Чтобы удалить материалы, укажите материалы, которые вы намерены уладить, и выберите опцию Удалить материалы в меню по правой кнопке.

Приоритет фильтра

Приоритет фильтра оценивается в порядке сверху вниз, с перемещением по каждой иерархии от родительского элемента к дочернему.

Например, если для родительского элемента не задан фильтр, объем ПУСТОЙ ПОРОДЫ не назначен, объем материала ПУСТАЯ ПОРОДА будет равен объему его дочерних элементов.

Если фильтр для родительского элемента задан, тогда объем является суммой блоков, которые подошли под условия фильтра и не подошли под условия предыдущего фильтра.

Блок можно назначить лишь один раз.

Проверка

Определения материала, которые не прошли проверку, отображаются с заголовком КРАСНОГО цвета. Чтобы определить проблему, наведите курсор мыши на строку заголовка - на экране появится всплывающее описание. Проверка могла не пройти по следующим причинам:

Атрибуты

После установки иерархии вы можете указать, по каким атрибутам создавать отчет и какие атрибуты выводить в просмотр при запуске отчета:

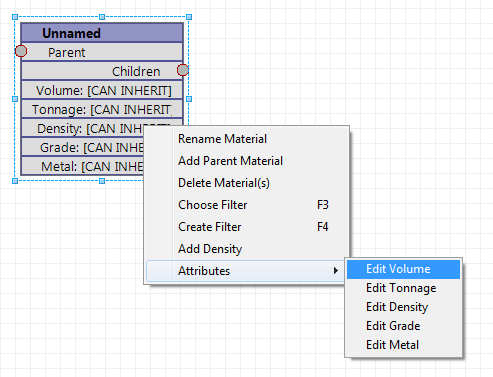

1. Дважды щелкните по атрибуту, который вы хотите задать или отредактировать, вы также можете использовать щелчок правой кнопкой мыши по Материалу и выбрать меню Атрибуты.



2. Дочерний узел данных обычно наследует свойства атрибутов от родительского. Если атрибут является унаследованным, по нему будет создан отчет и он будет выводиться в просмотр также, как и родительский бин.
3. Чтобы исключить атрибут, выберите Нет.

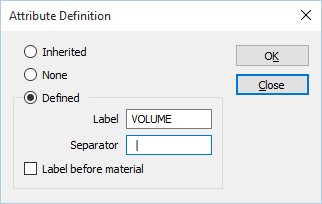

Если атрибут задан, вам необходимо указать метку и разделитель, который определяет, как будет отображаться атрибут, и как по нему будет создан отчет.

Метка

Заданным атрибутам назначается имя, которое состоит по крайней мере из 2 компонентов. Для объема, тоннажа и плотности Имя атрибута будет комбинацией имени Материала и Метки, заданной пользователем. Метка может быть размещена перед или после Имени материала. Заданный пользователем разделитель помещается между Именем материала и Меткой.

В просмотре Вид редактора имя Материала отображается как [MAT]. В просмотре Вид отчета [MAT] замещается фактическим именем материала. Метка используется для создания уникального имени атрибута и должна носить описательный характер. Если Метка является суффиксом, можно использовать соответствующие единицы. Например, вы можете применить Метку (Т) для Тоннажа.

Ниже приведен пример:

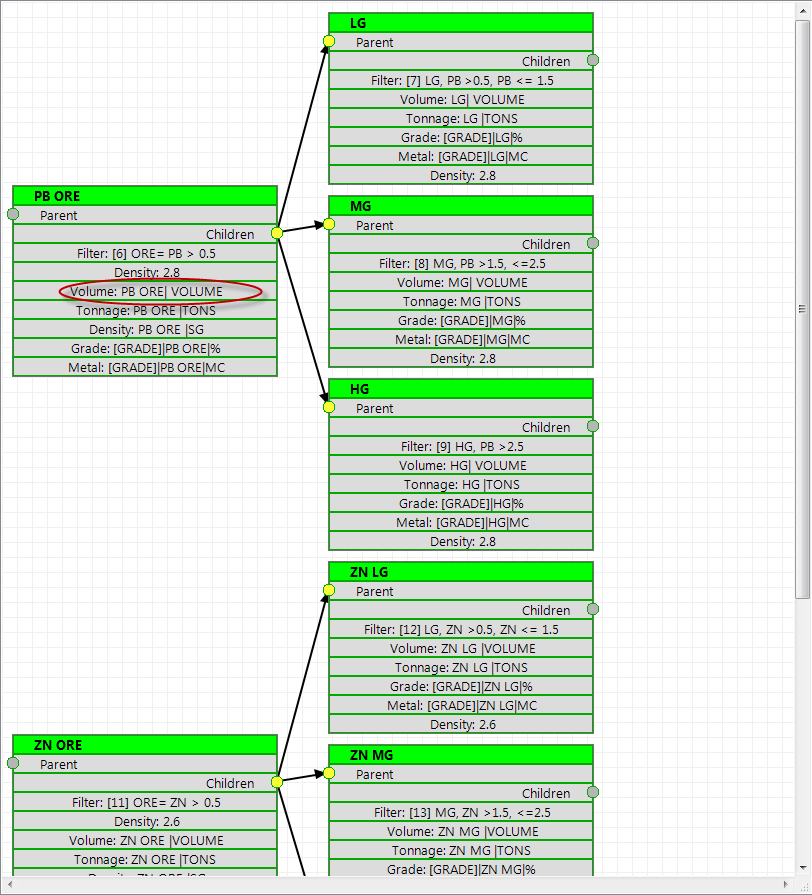

Атрибут Объем в просмотре Редактора:		Как настраивается атрибут Объем для создания по нему отчета:

Как выводится атрибут Объем в просмотре Отчета.



Для Содержания и Металла имя атрибута будет включать три компонента. Имя Поля содержаний (из блочной модели) будет Именем материала и Меткой, заданной пользователем. В просмотре Вид редактора компонент Поля содержания будет отображаться как [СОДЕРЖАНИЕ] или ([GRADE]). Если Содержание связано с одним полем (см. ниже более подробное описание), тогда в просмотре Вид отчета [СОДЕРЖАНИЕ] замещается фактическим именем поля. Если будут созданы несвязанные множественные атрибуты содержаний, это будет обозначаться сохранением компонента [СОДЕРЖАНИЕ] в режиме просмотра Вид отчета.

Плотность

Чтобы связать значение плотности по умолчанию с материалом:

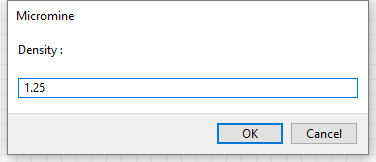

1. Щелкните правой кнопкой мыши по материалу и выберите опцию Добавить плотность.

Если материал является родительским, его значение Плотности будет перенято дочерним материалом.



2. Чтобы отредактировать значение Плотности для материала, щелкните правой кнопкой мыши и выберите Редактировать плотность.
3. Чтобы удалить значение плотности для материала, щелкните правой кнопкой мыши и выберите Удалить плотность.

Вид отчета/ Вид редактора

Чтобы переключиться с Вида отчета на Вид редактора, щелкните правой кнопкой мыши по пустому участку и выберите опцию:

• Вид отчета - эта функция продемонстрирует вам, что будет записано в Файл отчета на основании определенных вами фильтров для вводных данных.
• Вид редактора - выбрав эту опцию, вы увидите все атрибуты, включая те, которые исключены из Файла отчета.

Наборы материала
