Возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием во многих случаях.
|
|

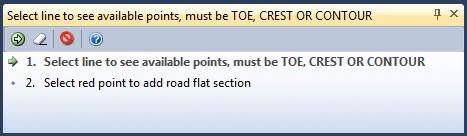

Нажмите на инструмент Горизонтальный участок дороги в Панель инструментов Проектирование карьера. Если он еще не выбран, появится сообщение, что необходимо выбрать ПОДОШВУ, БРОВКУ или ИЗОЛИНИЮ, на которой была создана дорога. |
|
|
|

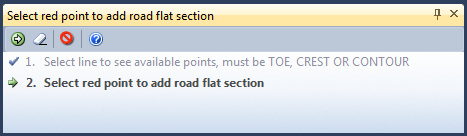

| Если выбор еще не произведен, на экране появится подсказка выбрать красную точку дороги, к которой необходимо добавить отрезок. | |
|
|
Примечание: Вы можете также указать на красную точку дороги и выбрать опцию Дорога | Горизонтальный отрезок из выпадающего меню.

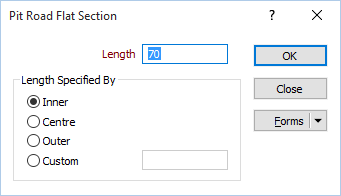

Установите следующие параметры в окне Горизонтальный участок дороги:
Укажите длину горизонтального отрезка
Длина дороги измеряется по Внешней, Внутренней границе, по Центру или Заданный пользователем, в зависимости от ширины дороги.
Для измерения длины дороги с определенной точки на дороге, выберите опцию Заданный пользователем для задания значения фактора ширины дороги. Например, значения 0, 0,5 и 1 соответствуют Внутренней, Центральной и Внешней границе дороги.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
Нажмите ОК, чтобы создать отрезок дороги.
