Свойства разрезной траншеи

В целях уменьшения затрат большинство пологих карьеров вскрываются с использованием врезных траншей вместо спиральных съездом (которые в основном используются в глубоких карьерах). Врезные траншеи имеют постоянный угол наклона. Траншея отличается от спирального съезда следующим:

• Врезная траншея всегда проходит по подошве и не имеет бергштрихов. По мере опускания траншеи, исходная поверхность становится все выше и выше относительно нее;
• Направление врезной траншеи не зависит от формы карьера, наоборот, она может иметь любую форму, чаще всего изогнутую в соответствии с существующей поверхностью откаточных дорог.
• Траншея слегка расширяется при пересечении с бермой таким образом, что ширина в данной точке равняется ширине траншеи + ширина справа + ширина слева.

При увеличении глубины отработки, врезная траншея часто переходит в спиральный съезд.

Для создания врезной траншеи:

1. Проверьте параметры бермы и откосов, заданные в диалоговом окне Проектирование карьера.

Настройки бермы, откоса и наращивания карьера будут использованы для:

• управления наклона съезда
• корректировки ширины траншеи на пересечении с бермой

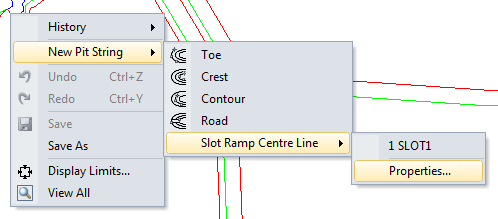

2. Нажмите правой кнопкой мыши на стринг карьера и выберите пункт меню Новый стринг карьера | Центральная линия разрезной траншеи.

4. В диалоговом окне Параметры линии врезной траншеи задайте Ширину и Угол наклона съезда, который вы планируете создать:

3. После настройки параметров курсор изменит свой внешний вид на перекрестие. Используйте мышь для оцифровки осевой линии, пересекающей стринг карьера в месте начала съезда.



Примечание: Убедитесь в том, что длина осевой линии является достаточной для создания врезной траншеи.

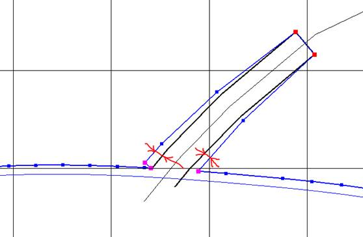

4. Используйте инструмент Спроецировать стринг в панели инструментов Проектирование карьера для проекции осевой линии врезной траншеи.





При проекции стринга карьера, будет создан следующий уровень с учетом врезной траншеи с ее заданными параметрами.

5. После создания уступа с врезной траншеей, вам необходимо внести соответствующие изменения в начале траншеи.
