Создать разворот дороги

Инструмент Разворот дороги учитывает точки дороги на Полигоне подошвы, и определяет, какая точка была выбрана пользователем для создания разворота дороги на следующий уступ.

Примечание: Только точки полигона подошвы могут быть выбраны в качестве точек дороги при создании разворота.

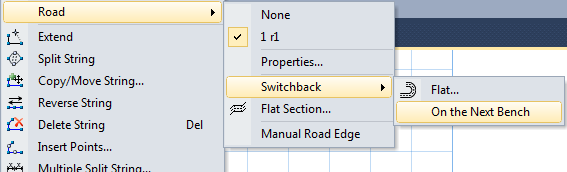

Когда вы щелкаете правой клавишей мыши по Точке дороги и выбираете опцию Дорога | Разворот дороги | На следующий уступ, из точки дороги создается разворот на следующий уступ.

Вы можете также использовать опцию Операции по развороту дороги в панели инструментов Проектирование карьера, и выбрать точку дороги, с которой будет начинаться разворот.

Если эта опция активна, Ассистент выбора поможет вам осуществить процесс выбора:

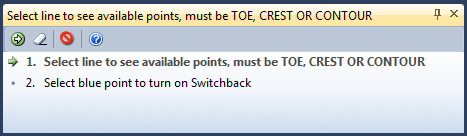

1. В первую очередь, приложение предложит вам выбрать подошву или бровку. или стринг изолинии (если стринг не был выбран до нажатия кнопки Включить).

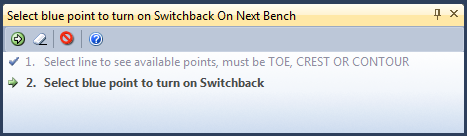

2. Затем на экране появится окно с предложением выбрать ГОЛУБУЮ точку дороги, из которой будет создаваться разворот.



После того как вы произведете выбор, произойдет следующее:

• Если параметры Разворота дороги уже заданы в диалоговом окне Редактировать дорогу, разворот создается вверх на следующий уступ, с наклоном карьерной дороги в соответствии с параметрами, заданными в диалоговом окне Свойства. При создании разворота, вокруг него будет создана клиновидная берма.

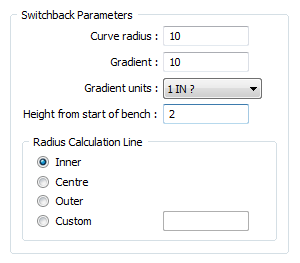

• Если параметры Разворота не заданы в диалоговом окне Свойства дороги, будет отображаться окно Свойства, и вам необходимо будет задать следующие свойства разворота до его создания:



Радиус кривизны

Укажите значение радиуса, которое будет использоваться для определения экстентов и натяжения кривой области поворота.

Угол наклона и Единицы угла

Укажите значение наклона и единицы, в которых он будет измеряться.

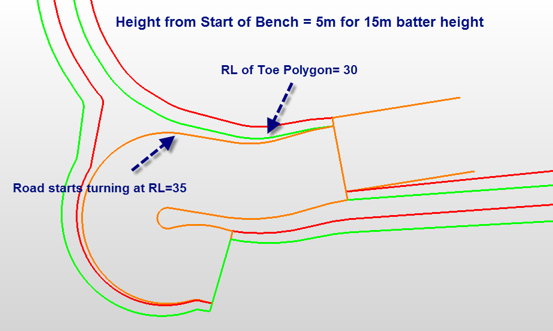

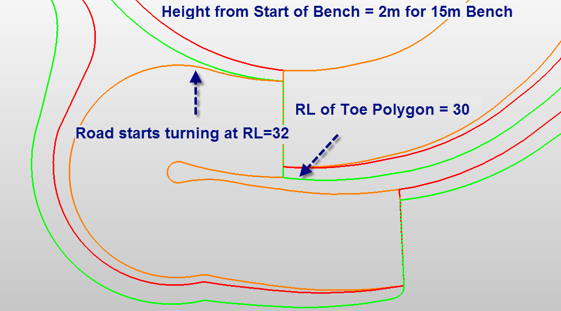

Высота от начала уступа

Укажите высоту разворота от начала уступа. Этот параметр характеризует расстояние от уступа, от которого создается сегмент дороги до изменения ее направления.





Линия расчета радиуса

Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).

• Внутренний радиус кривой должен быть выше 0

• Внешний радиус кривой должен быть больше, чем ширина дороги

• Центральный радиус кривой должен быть больше, чем половина ширины дороги

Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.

Отключить разворот

1. Выберите опцию в панели инструментов для отключения разворота.

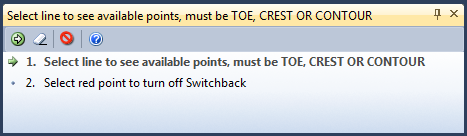

2. На экране отобразиться окно, в котором вам будет предложено выбрать подошву или бровку. или стринг изолинии (если стринг не был выбран до нажатия кнопки Выключить).

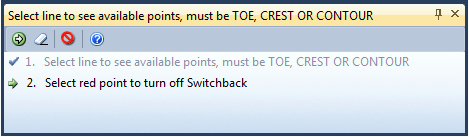

3. Далее, приложение предложит вам выбрать КРАСНУЮ точку дороги, как ту точку дороги, для которой разворот будет отменен. В результате, на следующий уступ будет сделана нормальная проекция дороги.



Если вы попытаетесь Отключить разворот для точки, к которой не была применена опция Включить, на экране появится предупреждающее сообщение.

Для выбора точек дороги с разворотом не имеется.

Подобное предупреждение появляется также, если вы пытаетесь Включить функцию Разворот для точки, к которой команда Включить уже была применена.

Отредактировать разворот

Нажмите на кнопку Свойства дороги в панели инструментов Проектирование карьера. Если точка еще не выбрана, появится сообщение, что необходимо выбрать красную точку дороги. Если дорога была отмечена для того, чтобы ее включить, свойства разворота будут отображаться в диалоговом окне Редактировать дорогу (смотрите выше).
