Фрагмент градусной сетки

Градусная сетка используется на картах для отображение долготы и широты. Чтобы добавить градусную сетку на чертеж:

1. Щелкните правой кнопкой мыши на фрагмент чертежа (в коне фрагмента или на панели Фрагменты) и выберите Добавить градусную сетку. Как вариант, дважды щелкните на тип наборов форм Градусная сетка на панели Формы чертежа.

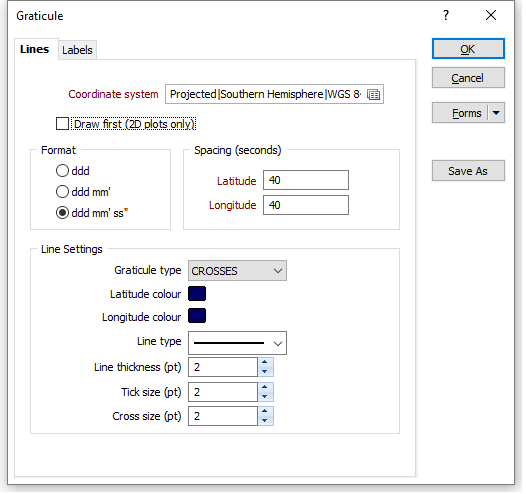

2. Задайте следующие параметры во вкладке Линии в окне Градусная сетка:

Система координат

В библиотеке наборов форм предлагаются стандартные системы координат. Дважды щелкните мышью на окошко Система координат, чтобы выбрать набор форм "Система координат". Форма Система координат состоит из трех вкладок (Проекция, Параметры и Плоскость).

Примечание: Редактор чертежа не знает систему координат базовых данных, поэтому он рисует градусную сетку, перепроецируя данные. В связи с этим, невозможно выполнить мгновенное преобразование геодезической системы координат (просто потому, что он исходная система координат не известна).

Также имейте ввиду, что параметры преобразования геодезического датума установлены, как в WGS 84.

Для корректного отображения градусной сетки относительно базовых данных, Вы должны сначала преобразовать базовые данные в проецируемую систему координат до того, как они будут выведены в печать. Только после этого градусная сетка будет корректной.

Формат

Есть три формата меток градусной сетки:

• ггг°
• ггг° мм’
• ггг° мм’ сс”

Выберите одну из этих опций. Единицы, в которых Вы должны задать шаг градусной сетки, изменяются в зависимости от выбранной Вами опции.

Расстояние между линиями

Задайте расстояние между линиями градусной сетки для выбранного Вами формата.

Настройки линий

Тип градусной сетки

Выберите тип отображаемой на экране градусной сетки:

• ПОЛНАЯ - отображает линии от одного края листа до другого.
• КРЕСТИКИ - отображает риски вокруг границы чертежа и пересечения с линиями сетки.
• РИСКИ - отображает риски вокруг границы чертежа.

Цвет линий широты и долготы

Дважды щелкните мышью по полю ввода, чтобы задать Цвет линий широты и долготы.

Тип линии

Выберите Тип линии из ниспадающего списка опций стиля линий (СПЛОШНАЯ, ПУНКТИР, ШТРИХ, ШТРИХ ПУНКТИР, ПУНКТИР 2 ШТРИХА).

Толщина линии

Введите Толщину линии в точках.

Размер риски

Введите Размер риски в точках. Это будет длина линий риски.

Размер пересечений

Введите Размер пересечений в точках. Это будет длина линий пересечения.

Примечание: Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

Метки

Нажмите на вкладку Метки, чтобы задать способ расположения меток на линиях градусной сетки.

Примечание: Для сетки или градусной сетки не существует задаваемых общих свойств фрагмента (заливки, границ), поскольку сетка или сетка координат являются дочерним фрагментом материнского чертежа и автоматически заполняют пустое пространство фрагмента материнского чертежа.

Вы можете только выбрать сетку или градусную сетку в под-окне Фрагменты Чертежа.
