Вы можете добавлять выработки в проект веера из стрингов выработки в указанном Файле стрингов, а также из профилей выработки в указанном Каркасе границ выработки. Кроме этого, у вас имеется возможность Добавить выработки в интерактивном режиме, выбрав стринги выработки и каркасы границ выработок, которые вы загрузили в Визекс.
Для добавления:
Файл стрингов не отличается от любого другого файла стрингов, использующегося в Micromine, и содержит один или несколько стрингов. Каждый стринг в заданном файле представляет собой опорную линию, которая определяет положение и протяженность подземной выработки.
См. "Поле имени выработки" ниже.

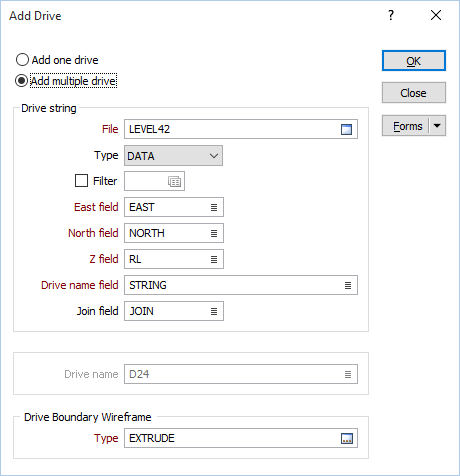

При выборе опции Добавить несколько выработок нет необходимости указывать Имя выработки. Вместо этого функция попытается сопоставить значения в поле Имени выработки Файла стрингов с именем каркаса указанного типа.
Примечание: Если имя выработки в Файле стрингов не совпадает с именем каркаса указанного типа, на экране появится сообщение об ошибке. В этом случае вам необходимо изменить имена таким образом, чтобы они совпадали.

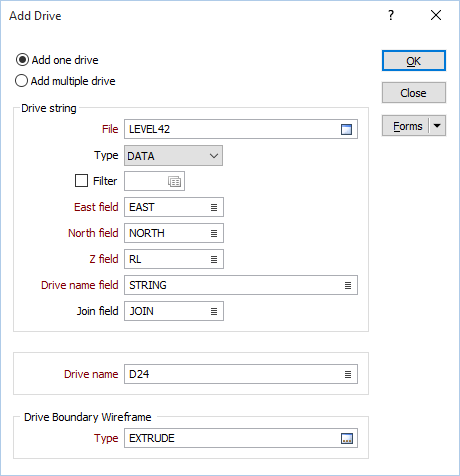

Если выбрана опция Добавить одну выработку, необходимо указать поле имени выработки.

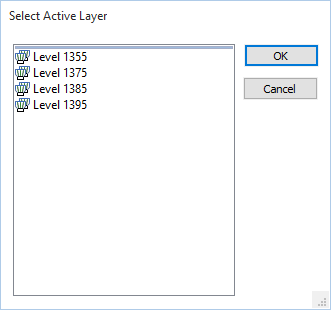

Дважды щелкните левой кнопкой мыши, чтобы выбрать имя выработки, которую вы хотите добавить в Проект буровых вееров.
Укажите каркас границ выработки. Обычно каркасы границ выводятся из стрингов того же файла стрингов выработки.
Примечание: Необходимо, чтобы имена выработок совпадали с каркасами границ, которые вы создали для каждой выработки. При этом, имена выработок можно изменить позже, просматривая свойства каждой выработки.
При выборе опции Добавить несколько выработок нет необходимости указывать Имя выработки. Вместо этого, функция попытается сопоставить значения в Поле имени выработки с именем каркаса указанного типа. Если совпадений нет, функция сообщит об ошибке.
Для вывода в просмотр других каркасных моделей (не выработок, а, например, каркаса рудного тела) используйте опцию меню Загрузить | Каркасы.
