Добавить выработки в интерактивном режиме

Вы можете добавлять выработки в проект веера в интерактивном режиме, используя стринги выработки и каркасы границ, которые были загружены вами в Визекс. Кроме этого, вы можете Добавить выработки, используя стринги выработок в указанном Файле стрингов, и профили выработок в указанном Каркасе границ выработки.

Чтобы добавить одну или несколько выработок в слой Проект буровых вееров, открытого в Визексе:

1. Используйте опцию Загрузка проекта буровых вееров или создайте новый слой Проект бурового веера.

2. Загрузите Стринги, определяющие осевые линии выработок, которые вы намерены создать.
3. Загрузите каркасы, которые определяют профиль каждой выработки.
4. Выберите опцию Добавить выработку (интерактивно) в меню инструментов Добавить выработку (панель инструментов Проектирование буровых вееров).



Если слой Проект веера открыт, но не является активным, приложение предложит вам выбрать активный слой.

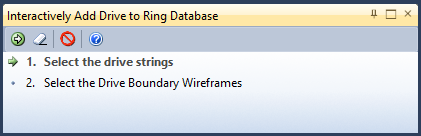

5. Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать стринги выработки, которые вы намерены создать:

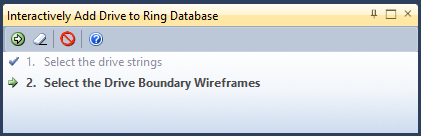

6. Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать каркасы границ выработки:

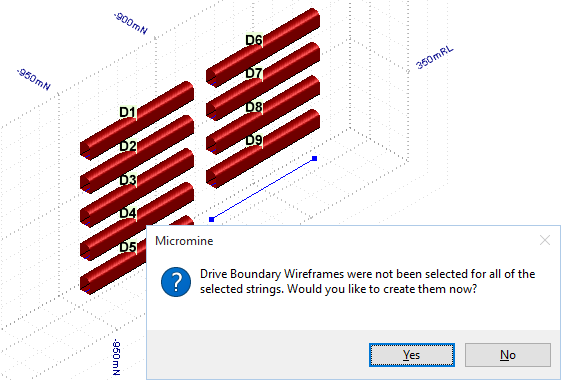

7. Функция попытается сопоставить значения в поле Имени выработки Файла стрингов с именами каркасов. Если совпадения для стринга не будут найдены, вам будет предоставлена возможность создать для него каркас профиля.

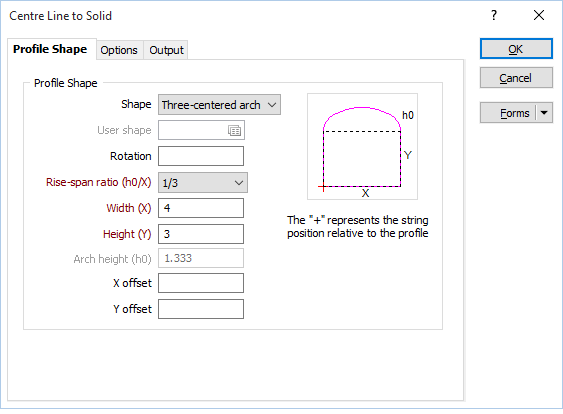

8. Если вы создаете каркас профиля ,задайте фигуру профиля в диалоговом окне Каркас из осевой линии.

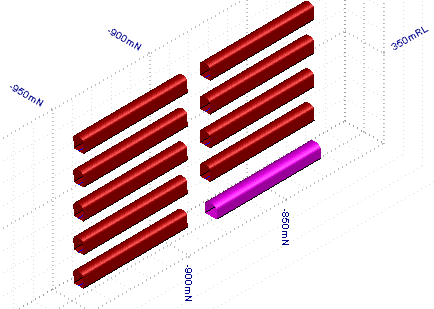

Созданный каркас добавляется в проект вееров:

Примечание: Необходимо, чтобы Имя выработки совпадало с именем каркаса границ, который вы создали для каждой выработки. При этом, имена выработок можно изменить позже, просматривая свойства выработки.
