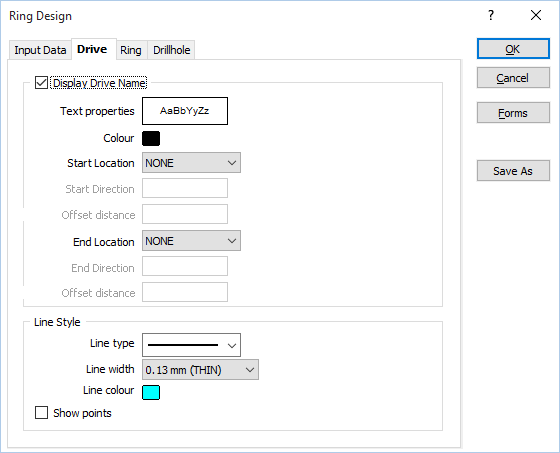

Во вкладке Выработка, в диалоговом окне Проектирование буровых вееров, укажите характеристики просмотра стрингов выработки вашего проекта.
Выберите данную опцию, если вы хотите отобразить Имя выработки в начале и/или в конце выработки. Вы можете указать направление (азимут) текста Имени выработки, а также задать смещение (в единицах сети).
Двойным нажатием в окне пред. просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.
Двойным нажатием левой кнопки мыши выберите цвет, который будет использоваться при выводе текста с названием выработки на экран.
Выберите местоположение текста с названием выработки в начале или конце Стринга выработки.
| Расположение | Описание |
|---|---|
| НЕТ | Текст не отображается |
| АВТО | Текст будет отображаться параллельно Стрингу выработки и над ним. |
| ЦЕНТР | Текст располагается над началом/концом стринга выработки. |
| НАПРАВЛЕНИЕ | Текст будет отображаться под углом к Стрингу выработки. |
Если в качестве опции местоположения вы выбрали НАПРАВЛЕНИЕ, укажите направление (азимут) текста Имени выработки относительно начала или конца Стринга выработки.
Задайте расстояние (в единицах сети), на которое будет смещен текст с Именем выработки относительно начала и конца Стринга выработки. По умолчанию используется значение 1. Допускаются отрицательные значения.
Выберите тип линии. Выберите тип линии из выпадающего списка. Теперь пользователю представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберите толщину линии (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами) из выпадающего списка. Теперь пользователю предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
Двойным нажатием левой кнопки мыши выберите цвет, используемый для обозначения Стринга выработки.
Выберите данную опцию, если вы желаете показывать точки по Стрингу выработки. Это поможет вам определить точную позицию нового веера вдоль выработки.
