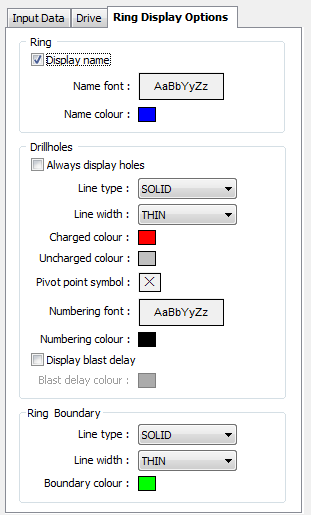

Во вкладке Веер, в диалоговом окне Проектирование вееров, укажите характеристики просмотра скважин и границы веера. Вы так же можете отобразить направляющие линии опорного стринга.
Если вы хотите показывать имя веера, выберите данную опцию, чтобы активировать поля ввода Цвет и Свойства текста.
Двойным нажатием в окне пред. просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.
Установите опции типа, толщины и цвета для границы веера.
Выберите тип линии. Выберите тип линии из выпадающего списка. Теперь пользователю представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберите толщину линии (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами) из выпадающего списка. Теперь пользователю предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
Примечание: Установки просмотра выработок и вееров являются глобальными и относятся ко всем объектам одного типа.
Двойным нажатием левой кнопки мыши выберите цвет, который будет использоваться при выводе границы веера.

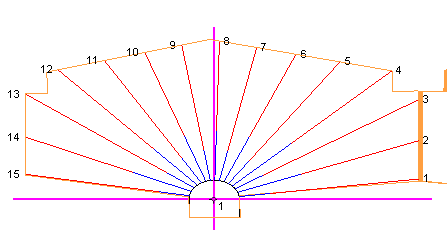

В целях упрощения редактирования веера, в просмотр можно добавить горизонтальные и вертикальные направляющие линии. Установите опции типа, толщины и цвета направляющих линий.
Выберите тип линии. Выберите тип линии из выпадающего списка. Теперь пользователю представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберите толщину линии (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами) из выпадающего списка. Теперь пользователю предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
Двойным нажатием левой кнопки мыши выберите цвет, который будет использоваться при выводе направляющих линий.
