Создание и проектирование выемочной единицы

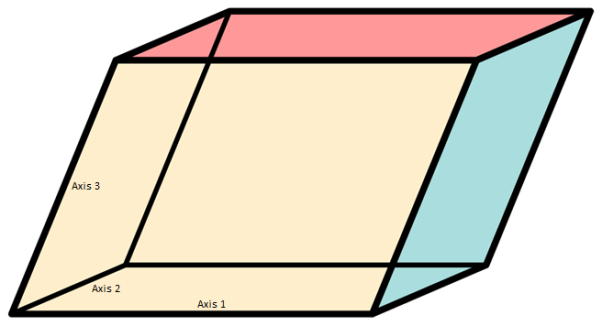

Номинальная форма выемочной единицы - это параллелепипед, определяемый 3 векторами, которые соответствуют осям выемочной единицы, как показано ниже:
Оси выемочной единицы не должны лежать в одной плоскости; однако требований к тому. чтобы они были перпендикулярны друг другу - нет.
Необходимо смоделировать требуемый размер, форму и разнесение выемочных единиц с помощь комбинирования соседних блоков из блочной модели.
Строки не могут быть добавлены или удалены из таблицы.

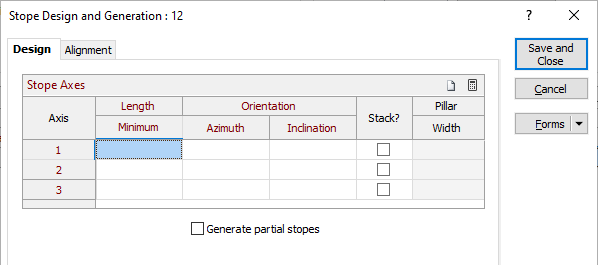

Укажите следующие настройки для каждой оси выемочной единицы.
Минимальная длина
Укажите минимальную длину оси.
Ориентация
Азимут
Укажите азимут (0 <= x <360, положительный по часовой стрелке от севера) проекции оси выемочной единицы по горизонтальной плоскости.
Наклон
Укажите угол (-90 <= x <= 90, положительный вверх от горизонтали) между осью выемочной единицы и горизонтальной плоскостью.
Стэк
Укажите, должны ли соседние выемочные единицы быть согранными там, где это возможно в направлении оси.
Ширина целика
Укажите минимальное расстояние разнесения (> = 0) между соседними выемочными единицами.
Создать неполные выемочные единицы
Выберите, могут ли неполные выемочные единицы создаваться как дополнения к существующим полным выемочным единицам. .
Определение 3D прямоугольных призм с поворотом
Если фигура выемочной единицы представляет собой трехмерную (3D) прямоугольную призму, в которой оси перпендикулярны друг другу, соответствующие длины и ориентации осей можно рассчитать и вставить в таблицу, нажав кнопку автоматического вычисления в верхнем правом углу таблицы. На экране появится окно Автоматически рассчитать ось для выемочной единицы.
Очистка параметров выемочной единицы
Нажмите на кнопку Очистить в верхнем правой углу таблицы, чтобы очистить параметры выемочной единицы.
