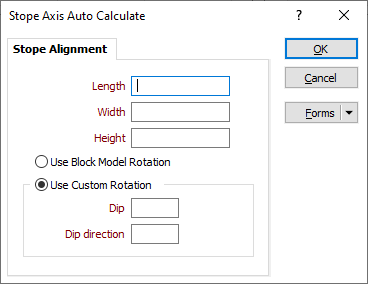

Автоматически рассчитать ось

Если форма выемочной единицы представляет собой трехмерную (3D) прямоугольную призму, в которой оси перпендикулярны друг другу, соответствующие длины и ориентации осей могут быть рассчитаны и автоматически вставлены в функцию Оптимизация | Оптимизатор выемочных единиц | Рудник > Определение | Проектирование | ПГР | Параметры выемочной единицы | Проектирование | Оси выемочной единицы.

Длина

Укажите длину выемочной единицы.

Указанное значение будет использоваться в качестве минимального размера для неповернутого направления X (00090).

Ширина

Укажите ширину выемочной единицы.

Указанное значение будет использоваться в качестве минимального размера для неповернутого направления Y (00000).

Высота

Укажите высоту выемочной единицы.

Указанное значение будет использоваться в качестве минимального размера для неповернутого направления Z (90000).

Применить вращение блочной модели

Выберите эту опцию, чтобы выровнять оси выемочной единицы по осям блочной модели.

Применить вращение пользователя

Выберите данную опцию, чтобы применить к выемочной единице вращение ZX, которое представляет собой вращение вокруг оси Z с последующим вращением вокруг выровненной оси X. Оба вращения являются опциями на выбор.

Падение

(Используйте только пользовательское вращение.) Укажите угол (-90 <= x <= 90, положительный подъем от горизонтали) между осью Y выемочной единицы и горизонтальной плоскостью.

Эта опция применяется к вращению вокруг выравненной оси Х.

Направление падения

(Используйте только пользовательское вращение.) Укажите ось (0 <= x <= 360, положительное значение по часовой стрелке) для оси Y выемочной единицы.

Эта опцию применяется к вращению вокруг оси Z.

Пример: чтобы выровнять ось Y выемочной единицы по -45 030, задайте Падение = 45 и Направление падения = 30. Для поддержания перпендикулярных связей между осями, ось X будет выровнена по 00120, а ось Z по 45030.
