Наклон бермы

При проектировании карьера инженер может часто столкнуться с необходимостью изменить полигон подошвы так, чтобы проект соответствовал минерализации на каждом уступе. Инструмент Горные работы | Проектирование карьера | Наклон бермы разработан, чтобы обеспечить средства просто создать уклон для бермы на уступе, там где соответствующий полигон подошвы был изменен.

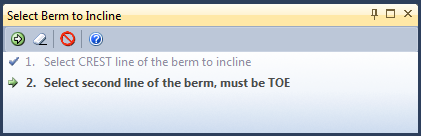

Выберите Горные работы | Проектирование карьеров | Наклон бермы, или нажмите на инструмент Наклон бермы в панели инструментов Проектирование карьеров (Панель инструментов Проектирование карьера), чтобы изменить наклон бермы в активном слое. Если стринги не выбраны, при нажатии на этот инструмент, Ассистент выбора подскажет вам выбрать стринг БРОВКИ бермы для наклона.

При выборе второго стринга алгоритм инструмента изменится в зависимости от того, выбрали вы или нет опцию Наклон бермы во вкладке Данные ввода в диалоговом окне Проектирование карьера .

Опция Наклон бермы в настройках Проектирования карьера АКТИВИРОВАНА

Если выбрали опцию Наклон бермы и задали градиент во вкладке Данные ввода диалогового окна Проектирование карьеров, тогда инструмент Наклон бермы создаст стринг Псевдо_подошвы в соответствии с полигоном подошвы каждого уступа, с использованием значения наклона, указанного в диалоговом окне. В этом случае выпадающая опция Угол наклона в инструменте Наклон бермы будет затемнен серым цветом.

Чтобы изменить полигон подошвы в соответствии с формациями руды для уступа, вам следует:

  1. Изменить стринг Псевдоподошвы для этого уступа.
  2. Использовать инструмент Наклон бермы, чтобы автоматически изменить относительный полигон подошвы на заданный процент в диалоговом окне Проектирования карьера.

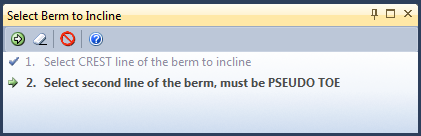

Опция Наклон бермы в диалоговом окне Проектирование карьера ОТКЛЮЧЕНА

Если Опция Наклон бермы НЕ выбрана во вкладке Данные ввода диалогового окна Проектирование карьера, тогда стринги Псевдо_подошвы создаются при проецировании бермы. В этом случае вы можете указать значение угла наклона с использованием выпадающей опции в меню Наклона бермы.

Чтобы изменить полигон подошвы в соответствии с формациями руды для уступа, вам следует:

  1. Изменить стринг подошвы для уступа.
  2. Установите требуемый угол наклона бермы с использованием выпадающей опции в инструменте Наклон бермы.
  3. Нажмите на инструмент Наклон бермы, чтобы активировать его.
  4. Следуйте указаниям в окне Ассистент выбора, чтобы автоматически применить наклон к измененному полигону подошвы.
