Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.
|

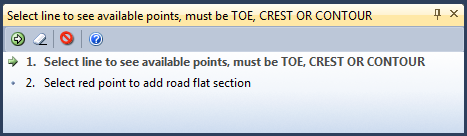

Используйте инструмент Горизонтальный отрезок в панели инструментов Панель инструментов Проектирование карьера. Если он еще не выбран, появится сообщение, что необходимо выбрать ПОДОШВУ, БРОВКУ или ИЗОЛИНИЮ, на которой была создана дорога. |
|
|

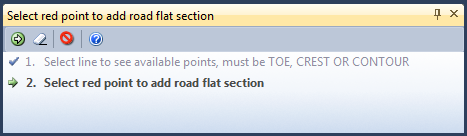

| Если выбор еще не произведен, на экране появится подсказка выбрать красную точку дороги, к которой необходимо добавить отрезок. | |
|
Вы можете также указать на красную точку дороги и выбрать опцию Дорога | Горизонтальный отрезок из выпадающего меню.
Установите следующие параметры в окне Горизонтальный участок дороги:
Длина
Укажите длину горизонтального отрезка
Длина задана по
Длина дороги измеряется по Внешней, Внутренней границе, по Центру или Заданна пользователем, в зависимости от ширины дороги.
Для измерения длины дороги с определенной точки на дороге, выберите опцию Заданно пользователем для задания значения фактора ширины дороги. Например, значения 0, 0,5 и 1 соответствуют Внутренней, Центральной и Внешней границе дороги.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите ОК, чтобы создать отрезок дороги.
