Используйте функцию для создания горизонтального разворота, чтобы автоматически изменить направление текущей дороги, и сделать его по часовой стрелке, вместо против часовой стрелки (или наоборот), создав горизонтальный разворот.
|

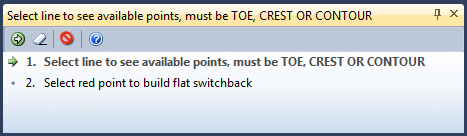

Используйте инструмент Горизонтальный разворот в панели инструментов Панель инструментов Проектирование карьера. Если он еще не выбран, появится сообщение, что необходимо выбрать ПОДОШВУ, БРОВКУ или ИЗОЛИНИЮ, на которой была создана дорога. |
|
|

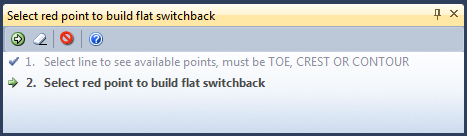

| Если выбор еще не произведен, появится подсказка выбрать красную точку дороги, к которой необходимо добавить отрезок. | |
|
Следующие свойства отображаются в диалоговом окне Свойства разворота дороги:
Радиус кривизны
Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.
Угол разворота дороги
По умолчанию разворот дороги равен 180°. Чтобы повернуть дорогу на другое значение, укажите угловое значение.
Радиус по кривой
Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).
• Внутренний радиус кривой должен быть больше 0
• Внешний радиус кривой должен быть больше, чем ширина дороги
• Центральный радиус кривой должен быть больше, чем половина ширины дороги
Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.
Произвольный радиус
Если выбрана опция Произвольный радиус, укажите второй Радиус кривизны, который будет использоваться с начальным радиусом для определения натяжения кривой области разворота.
