Выберите опцию Моделирование | Условное Моделирование | Облако точек для создания поверхности с помощью точек, лежащих на замкнутой или незамкнутой поверхности. Результатом является каркас данной поверхности.

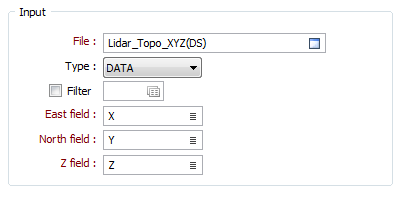

Файл, указанный во вкладке Ввод, в диалоговом окне Моделирование облака точек, будет файлом данных, содержащим контрольные точки, которые определяют поверхность или моделируемый объем.
Двойным нажатием выберите файл ввода (или нажмите на кнопку поиска). Как правило, файлом ввода является файл стрингов или данных, и определяет поверхность, которую необходимо смоделировать.
Укажите имена полей файла точек, в которых хранятся Северные, Восточные и Z координаты.
Укажите (или нажмите на многоточие, чтобы выбрать) имя Файла вывода.
Подсказка: Файл условной модели (*.im) может использоваться в виде вводных данных для функции Моделирование | Условное моделирование | Вывод условной модели. Данная функция позволяет создавать различные файлы триангуляции или точек на выводе для одной и той же модели, в связи с чем нет необходимости каждый раз пересчитывать модель.

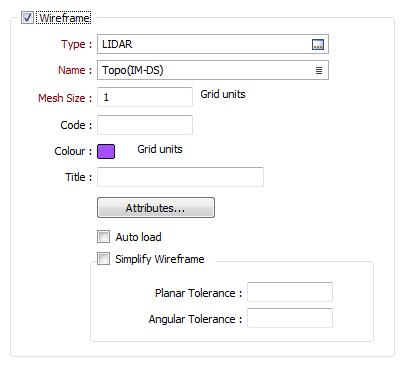

Дважды щелкните мышью (или нажмите F3), чтобы выбрать Тип и Имя выходного каркаса.
Значение размера сетки (в единицах сетки) будет определять размер отдельных треугольников, создаваемых в модели, и от него зависит продолжительность процесса создания каркасов. Чем меньше значение, тем больше времени занимает процесс. Соответствующее значение будет зависеть от границ и плотности данных.
Примечание: Используйте небольшое значение для маленьких границ и сжатых данных. Используйте более крупное значение для расширенных и несложных данных. Начните с большого значения, а затем уменьшите это значение для того, чтобы сгладить результат.
Введите код, который можно использовать, чтобы отличать каркасы, созданные в результате этого процесса. Если поле кода не было присвоено из файла ввода (или значения кода отсутствуют), тогда будет присвоено значение кода, введенное здесь.
Двойным нажатием левой кнопки мыши (F3) выберите Цвет, который будет использоваться для отображения созданных каркасов.
Задайте Заголовок для создаваемой каркасной модели.
Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.
В поля Файла вывода могут быть внесены атрибуты, заданные пользователем. Кроме этого, вы можете задать соответствующие значения по умолчанию для каждого из этих атрибутов. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода либо отсутствует, либо не внесено.
Выберете эту опцию, чтобы загрузить созданный вывод в Визекс. По умолчанию каркас будет отображен в стиле 3D Заполненный.
Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:
Примечание: Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Нажмите Запустить, чтобы запустить процесс.
Примечание: Для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете воспользоваться вкладкой Расширенные, в функции Сервис | Опции | Визекс, чтобы уменьшить количество ядер, используемых программой Micromine.
