Опции построения

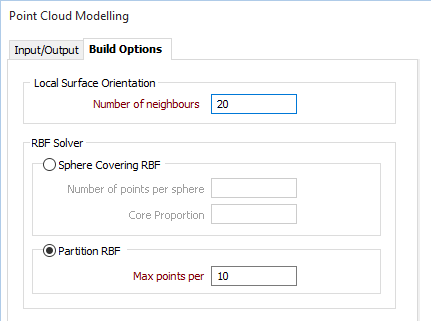

Во вкладке Опции построения диалогового окна "Моделирование облака точек" задайте параметры и определите площадь поверхности для интерполяции.

Направление поверхности

Количество соседних точек

Этот параметр используется, чтобы регулировать направление моделируемой поверхности. В частности, данный параметр применяется для определения направления, перпендикулярного поверхности. Иными словами, с помощью этого параметра задается "верх" и "низ" поверхности в любом местоположении. Для расчета требуются, как минимум, 4 точки.

Примечание: Попробуйте начать со значений, находящихся в диапазоне от 6 (разреженная) до 20 (плотная).

Алгоритм решения РБФ

Выберите, будете ли вы разделять данные ввода:

• Сферические РБФ

Если выбрана эта опция, перекрывающиеся области или перекрытия задаются направлением распределения сфер по данным ввода:

Количество точек на сферу напрямую определяет радиус сферы.

Коэффициент ядра - число между 0 и 1. При распределении сфер это значение уменьшает радиус с большой сферы на меньшую. Чем ниже значение, тем больше будет перекрытие.

• Частичные РБФ

В большинстве случаев непрактично создавать одну модель, используя все точки в наборе данных. Поскольку набор данных разделен на зоны перекрытия, каждая зона моделируется отдельно, с перекрытиями, которые используются для сглаживания перехода от одного перекрытия к следующему.

Значение, которое вы указываете в качестве параметра Максимальное количество точек на одну окрестность, будет зависеть от степени сложности вашей поверхности и плотности ваших точек. Если поверхность сложная и плотная, вероятнее всего, вам придется использовать более низкое значение (30-80). Если поверхность простая, с разреженными данными, как например ЦМП, вы можете увеличить это значение (100- 200). Как правило, при моделировании тоннеля (солида) эти значения ниже значения +- 50. При создании поверхности вы будете работать с более высоким значением +-200.

Подсказка: Используйте минимальное количество точек на одну окрестность (значение может быть низким, например достигать 50) и большой Размер сетки.

Сократите количество соседних точек.

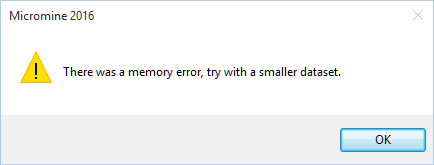

Если появится сообщение об ошибке памяти, то сначала попытайтесь сократить Минимальное количество точек на одну окрестность.



Если после этого вы не получили необходимый результат, используйте функциюОтбор точек для сокращения количества точек во входном наборе данных.

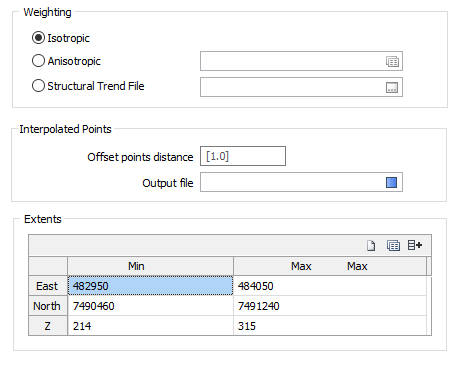

Вес

Выберите опцию Вес:

• В случае если вы используете Изотропный поиск, это означает, что приоритетного направления нет.
• Если вы используете Анизотропный поиск, вы можете указывать приоритетное направление и взвешивание для этого направления.

Дважды щелкните мышью, чтобы загрузить текущий набор форм. Как вариант, вы можете нажатием правой кнопкой мыши в окне ввода Анизотропный открыть диалоговое окно, в котором определите стиль и направление эллипса поиска.

Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.

Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.

Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.

• При выборе Файла структурного тренда взвешивание поиска данных получается произвести из направления анизотропии, заданной в Файле структурного тренда (*.mmstf), который представляет собой выходные данные функции Условное моделирование | Создать структурный тренд.

Интерполируемые точки

Как часть процесса моделирования функция РБФ создает интерполированные точки в (+/-) направлениях от нормали.

Тем не менее, при интерполяции точек вне поверхности, вы должны быть уверены, что эти точки не пересекают другие части поверхности. Точки должны быть интерполированы на соответствующее расстояние от нормали, таким образом, чтобы ближайшая точка поверхности к каждой интерполированной точке, была точкой поверхности, из которой она создана.

Расстояние между точками

Введите соответствующее значение расстояния, которое подойдет к данным поверхности.

Файл вывода

Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла, в который будут записаны интерполированные точки.

Границы

Задайте область интерполяции:

Поля Восточных, Северных и Z координат

Задайте Минимальные и Максимальные экстенты поверхности в восточном и северном направлениях, а также в направлении Z.

Вы можете использовать кнопки панели управления (или опции меню по правой кнопке мыши), чтобы управлять строками в списке:

	Нажмите на кнопку Очистить, чтобы очистить список.
	Нажмите на кнопку Формы, чтобы загрузить предыдущую выборку, сохраненную в виде набора форм.
	Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые необходимо будет заполнить.
	Нажмите на кнопку Автовычисление, чтобы рассчитать границы из файла ввода.

Подсказка: Чтобы автоматически заполнить одну ячейку, щелкните правой кнопкой по ячейке и выберите либо Автозаполнение, либо Автовычисление.

Моделирование облака точек
