Функция Моделирование | Условное моделирование | Полигон использует РБФ (радиально-базисные функции) для интерполяции данных из замкнутых стрингов или полигонов. Входные данные должны сочетать замкнутые полигоны, представляющие срезы трехмерных солидов (например интерпретацию рудного тела или профили подземных выработок). Как и при работе с другими функциями условного моделирования Micromine, в результате данного процесса будет получен каркас - трехмерный солид.
Эта функция имеет такие же опции моделирования полигона, что и другие инструменты условного моделирования Micromine. Самая большая разница заключается в определении полигонов - вы используете опцию Полигоны ограничения во вкладке Ввод, чтобы настроить распределение вершин в каждом полигоне. Существует две настройки:
Примечание: Используйте Полигоны ограничения, чтобы создавать одинаковое количество вершин между разрезами и в пределах полигонов.

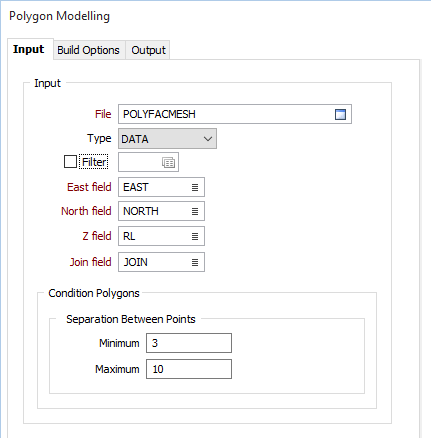

Во вкладке Ввод, в диалоговом окне Моделирование полигона, двойным щелчком левой кнопкой мыши (или с помощью кнопки поиска) выберите файл, содержащий полигоны.
Двойным нажатием левой кнопки мыши выберите имена полей координат в Файле ввода.
Укажите имя поля, которое содержит значения, которые определяют каждый отдельный стринг. Если последовательные записи имеют одинаковое значение в этом поле, тогда точки будут объединены линией.
Укажите значение "Минимальное расстояние между точками", чтобы исключить точки, которые расположены слишком близко, так как они могут сделать модель некорректной.
Укажите значение "Максимальное расстояние между точками", чтобы добавить точки в полигоны для получения равномерного распределения между полигонами.
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Если вы заполнили вкладки Опции построения и Вывод, нажмите Запустить, чтобы начать работу функции.
Примечание: Для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете воспользоваться вкладкой Расширенные, в функции Сервис | Опции | Визекс, чтобы уменьшить количество ядер, используемых программой Micromine.
