Фрагмент сетки

Сетка используется для привязки местных координат или координат проекции карты.

Примечание: Вы можете загрузить предварительно заданную сетку из панели Формы чертежа. Основные настройки, которые вам могут понадобиться при работе с макетом, представлены в виде заданных наборов форм фрагментов. См.: Загрузить предварительно заданный фрагмент

Для добавления нового фрагмента Сетка:

1. Выберите материнский фрагмент чертежа на макете или на панели Формы.

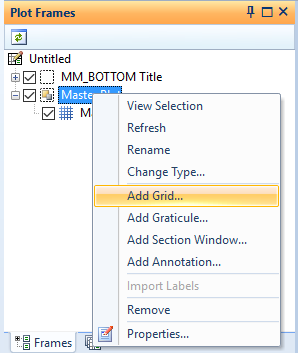

2. Правой кнопкой мыши (в окне макета или на панели Фрагменты) выберите опцию меню Добавить Сетку. Ка вариант, дважды щелкните мышью на тип набора форм Сетка на панели Формы чертежа.

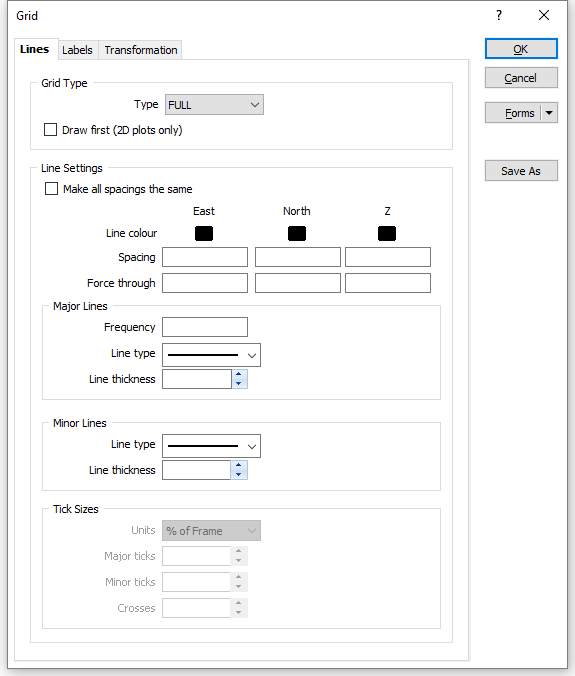

2. Задайте следующие параметры во вкладке Линии в окне Сетка:

Линии

Тип сетки

Выберите тип сетки:

• ПОЛНАЯ - сетка отображается в виде полных линий.
• КРЕСТИКИ - сетка отображается в виде крестиков на месте пересечений линий сетки.
• РИСКИ - сетка отображается в виде рисок по краям чертежа.

Прочерчивать первыми (только в режиме 2D Чертеж)

В некоторых случаях линии сеток могут заслонять данные. Выберите опцию Прочерчивать первыми, чтобы убедиться в том, что данные чертежа находятся на поверхности.

Примечание: Обратите внимание на то, что эта опция применяется только к 2D чертежу и не применяется к чертежу Визекса. Поскольку фон является частью данных чертежа Визекса, если сетка прочерчивается первой, она будет полностью закрыта фоном.

Настройка линий

Введите Шаг для линий, прорисованных вдоль осей Востока, Севера и Z.

Как вариант, вы можете Сделать шаг одинаковым, применив один шаг ко всем осям сетки. Укажите шаг в поле Восток. Поле Север и Z отключаются, если выбрана эта опция.

Дважды щелкните мышкой по значку Цвет и выберите цвет меток вдоль каждой оси.

Иногда, необходимо заставить линии сетки проступать сквозь конкретные координаты на чертеже.

Например, сетка с расстоянием между линиями 20 м будет, по умолчанию, проступать через 100 м, 120 м и 140 м. Вам может понадобиться, чтобы сетка проступала через 90 м, 110 м и 130 м. В этом случае, введите одно из этих значений, и линии сетки будут скорректированы соответствующим образом.

Основные линии

Сетка обычно состоит из набора Основных и Второстепенных линий, которые можно разделить типом и толщиной линий.

• Задайте Частоту, с которой будут отображены Основные линии вдоль каждой оси. Например, при вводе значения 5, то каждая пятая линия будет основной, а все остальные - второстепенными.
• Выберите Тип линий из раскрывающегося списка (ЦЕЛЬНАЯ, ШТРИХОВАЯ, ПУНКТИРНАЯ, ШТРИХ-ПУНКТИРНАЯ, ШТРИХ-2-ПУНКТИРНАЯ).
• Выберите Толщину линий.

Второстепенные линии

• Выберите Тип линий из раскрывающегося списка (ЦЕЛЬНАЯ, ШТРИХОВАЯ, ПУНКТИРНАЯ, ШТРИХ-ПУНКТИРНАЯ, ШТРИХ-2-ПУНКТИРНАЯ).
• Введите значение Толщины линии (в точках).

  Примечание: Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

3. Настройте Метки во вкладке Метки.
4. Нажмите на кнопку OK для добавления Сетки в качестве дочернего фрагмента к выбранному чертежу.

   Примечание: Для сетки или градусной сетки не существует задаваемых общих свойств фрагмента (заливки, границ), поскольку сетка или сетка координат являются дочерним фрагментом материнского чертежа и автоматически заполняют пустое пространство фрагмента материнского чертежа.

   Вы можете только выбрать сетку или градусную сетку в под-окне Фрагменты Чертежа.

Помечать размеры

Если в качестве типа сетки вы выбрали РИСКИ, задайте Единицы измерения, а также размер Больших рисок и Малых рисок.

Если в качестве типа сетки вы выбрали КРЕСТИКИ, задайте размер Крестиков.
