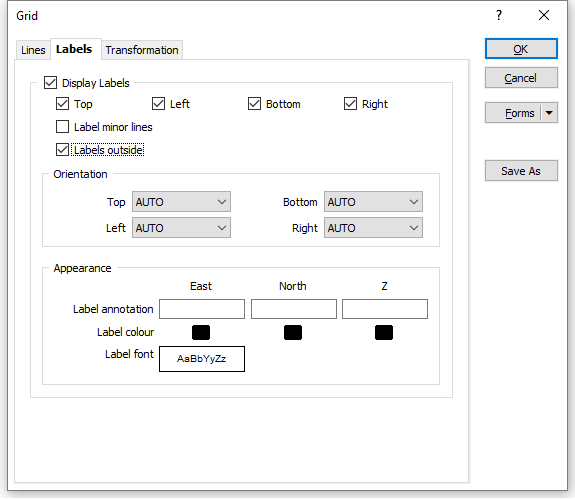

Во вкладке Метки диалогового окна Свойства фрагмента сетки выберите опцию Показывать метки по сторонам: Слева, Справа, Вверху и Внизу. Используйте эту опцию только чтобы отобразить метки по определенным сторонам сетки, а не по всем сторонам.
По умолчанию главные линии всегда помечены (если в диалоговом окне во вкладке Линии была указана опцию Частота главных линий). Выберите это окошко, если хотите пометить второстепенные линии.
По умолчанию метки показаны внутри сетки и маркируются горизонтально. Чтобы создать сетку со вставленными метками, выберите опцию Метки снаружи.
На ваше усмотрение используйте опцию Ориентация, чтобы выровнять метки по горизонтали или по вертикали вдоль той или иной стороны сетки. Выберите опцию Автоматически, чтобы сориентировать метки автоматически - в зависимости от доступного пространства на фрагменте чертежа.
Примечание: Вы можете вручную установить отступы родительского фрагмента чертежа так, чтобы внешние метки вмещались на лист.
Укажите аннотацию меток для каждой оси (Восток, Север, Z).
Дважды щелкните мышкой по значку Цвет и выберите цвет меток вдоль каждой оси.
Двойным нажатием в окне просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.
