Используйте вкладку Преобразование для того, чтобы Сетка имела координатную сетку, отличную от координатной сетки материнского фрагмента. Вам предлагаются следующие четыре опции:

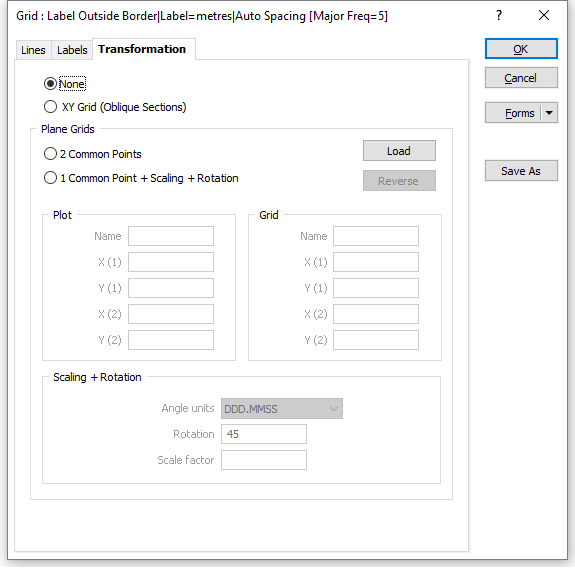

Не применять преобразование сетей
Выберите эту новую опцию для того, чтобы отобразить ось сетки Х, демонстрирующую расстояние вдоль линии разреза, с 0 в центре фрагмента и с осью сетки Y, которая в действительности является осью Z. Все другие опции вкладки Преобразование будут отключены.

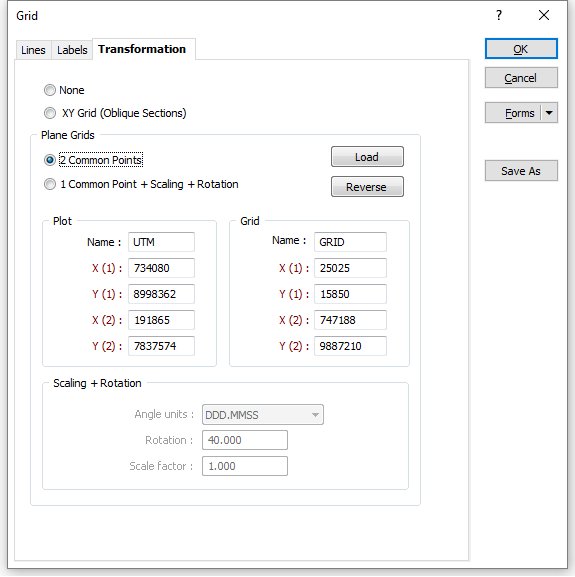

Выберите данную опцию, чтобы задать связь между сетями по координатам X и Y двух соответствующих точек обеих сетей.

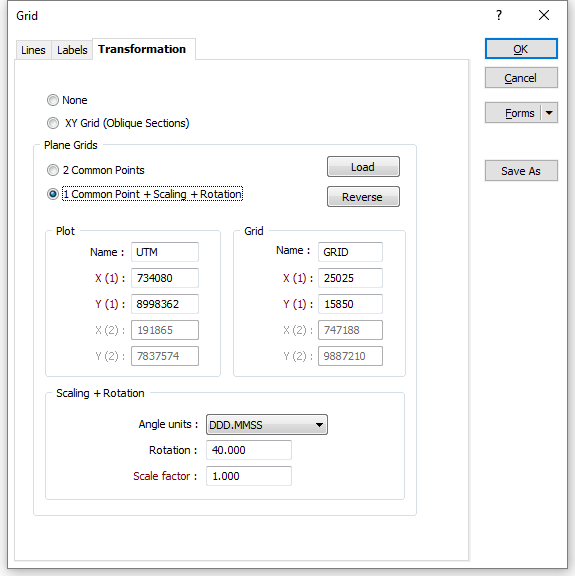

Выберите данную опцию, если известны координаты одной общей точки обеих систем. Вы должны задать угол между Северными направлениями обеих систем координат.
Укажите координаты известной точки обеих систем.
Укажите единицы измерения угла, который будет использоваться для определения разницы между системами координат.
Укажите угол между Северными направлениями двух систем координат.
Укажите фактор, который представляет собой разницу масштабов между двумя системами координат.
Щелкните по кнопке Загрузить, чтобы загрузить набор форм преобразования Сетки, созданный посредством опции Съемка | Преобразование координат | Прямоугольные сети.
Вы можете использовать кнопку Развернуть, для того, чтобы поменять местами значения в диалоговом окне Сетка и развернуть направление преобразования. Это очень удобно в случае, если направление (A->Б или Б->A) импортированного набора форм противоположно требуемому.
