Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране.
Примечание: Скважины не будут отображаться до тех пор, пока вы не перейдете в режим Редактирование вееров и не выберите веер, если только вы не активируете опцию "Всегда показывать скважины" одной из опций просмотра Скважины .

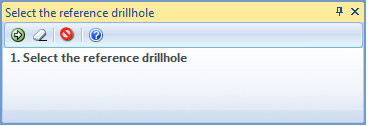

Чтобы добавить скважину, которая относительна другой скважины:
Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране.

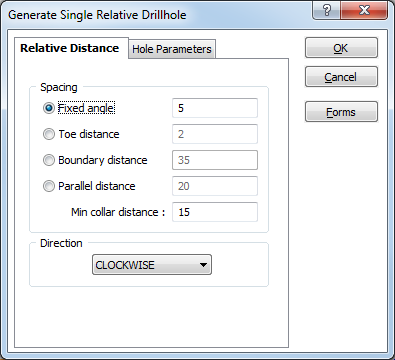

Расстояние | Описание |
|---|---|
| Фиксированный | Фиксированный алгоритм расстояния (шага) просто использует фиксированный угол для шага между всеми новыми скважинами. |
| Основание | Алгоритм шага основания создает новую скважину с помощью параллельной линии, которая представляет собой расстояние от созданной ранее скважины. Точка на этой параллельной линии, которая соответствует концу предыдущей скважины, становится точкой, откуда прорисовывается новая скважина (в направлении точки поворота). |
 | |
| Граница | Алгоритм шага границы использует расстояние вдоль границы веера от имеющейся скважины, чтобы рассчитать положение новой скважины. |
 | |
| Параллель | Параллельный алгоритм шага просто использует указанное параллельное расстояние. Положение последующих точек поворота автоматически рассчитывается на основании исходной точки поворота. |
При создании не параллельных скважин вы можете задать минимальное расстояние между устьями, которое представляет собой минимальное расстояние между скважинами вдоль границы ВЫРАБОТКИ. Если расчетное расстояние меньше минимального расстояния между устьями, то вместо него применяется минимум.
Укажите Направление (по часовой стрелке или против нее), в котором будет создана новая скважина.
Примечание: Если точка основания находится вне выработки, то появится сообщение об ошибке, после чего Вам необходимо изменить настройки.
