Создать веер

Перед созданием бурового веера, вам необходимо выбрать уже существующую выработку в окне просмотра или Добавить выработки в окно просмотра.

Если ни одна из выработок не активна в момент выбора данного пункта, Ассистент выбора предложит вам выбрать (и добавить, если это необходимо) горную выработку, для которой вы собираетесь создать веер буровых скважин.

После того как выработка будет выбрана:

1. Нажмите на кнопку Создать новый буровой веер на панели инструментов "Проектирование буровых вееров."



Примечание: При включенной функции Создать новый буровой веер вы не можете выбрать уже существующий веер.

2. Для процесса создания буровых вееров пользователю непроходимо задать точку начала веера, оцифровав ее на стринге выработки.

Подсказка: В случае если каркасная модель мешает просмотру стринга выработки, вы можете исключить из просмотра каркасную модель, используя менеджер объектов (Панель просмотра).

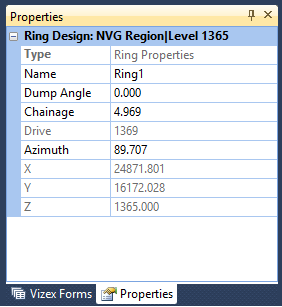

После оцифровки опорной точки на новом веере, в окне просмотра создается пустой веер на стринге выработки и срез с каркасной модели (граница выработки), открывается окно "Свойства".

3. При необходимости, вы можете редактировать Имя бурового веера, Угол к выработке, Расстояние и Азимут.



Угол выработки веера ограничен макс./мин. углом +/- 45 градусов.

Расстояние - это дистанция между началом выработки и точкой, оцифрованной в виде местоположения веера. (Начало выработки определяется направлением стринга).

Примечание: Веер не содержит данных (является ПУСТЫМ), пока не заданы его границы. Для получения дополнительной информации об определении границ бурового веера, перейдите к статье Редактировать веер.
